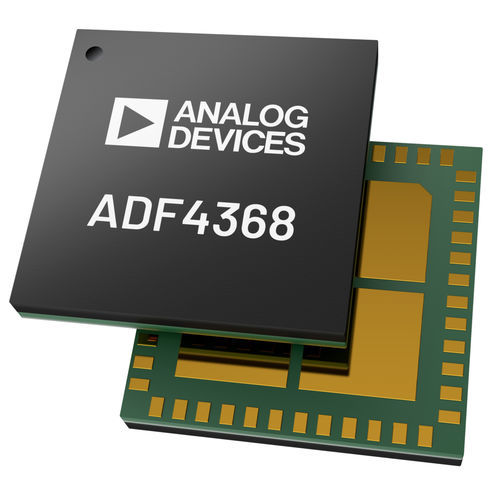

Sintetizzatore microonde ADF4368

PLLdi frequenzacon livello di rumore di fase ultra basso

L'ADF4368 è un loop ad aggancio di fase (PLL) ad alte prestazioni, a bassissimo jitter, intero-N e frazionario-N, con VCO integrato, ideale per le applicazioni di conversione di frequenza. Il PLL ad alte prestazioni ha una figura di merito di -239 dBc/Hz, un rumore 1/f molto basso di -287 dBc/Hz normalizzato e un'elevata frequenza PFD che consente di ottenere un rumore in banda e un jitter integrato ultrabassi. L'ADF4368 può generare qualsiasi frequenza da 800 MHz a 12,8 GHz senza un raddoppiatore interno, eliminando così la necessità di filtri subarmonici. Il modulatore Σ-Δ include un modulo fisso a 25 bit che consente una risoluzione di frequenza in hertz e un modulo variabile aggiuntivo a 17 bit, che permette una risoluzione ancora più fine e una maggiore flessibilità nella pianificazione della frequenza. La potenza di uscita di 9 dBm a 12,8 GHz in configurazione single-ended con funzione di regolazione della potenza a 16 passi lo rende molto utile per qualsiasi applicazione. Per le applicazioni di conversione di frequenza multipla, come i radar ad allineamento di fase o i sistemi MIMO massivi, è possibile allineare le uscite di più ADF4368 utilizzando l'ingresso SYNC o EZSync™. Il metodo EZSync viene utilizzato quando è difficile distribuire con precisione il segnale SYNC a tutti i dispositivi. Per le applicazioni che richiedono un ritardo deterministico o una capacità di regolazione del ritardo, è previsto un ritardo programmabile dal riferimento all'uscita con risoluzione di <1 ps. Il ritardo dal riferimento all'uscita è garantito su più dispositivi e a più temperature, consentendo un allineamento multichip prevedibile e preciso. La semplicità dello schema a blocchi dell'ADF4368 facilita i tempi di sviluppo grazie alla mappa semplificata dei registri dell'interfaccia seriale periferica (SPI), all'ingresso SYNC esterno e all'allineamento di fase ripetibile del multichip sia in modalità intera che frazionaria.
