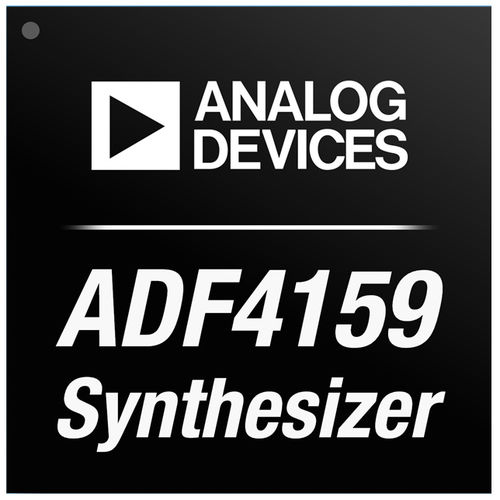

Sintetizzatore PLL ADF4159

di frequenza

L'ADF4159 è un sintetizzatore di frequenza frazionario-N a 13 GHz con capacità di modulazione e generazione di forme d'onda veloci e lente. Il componente utilizza un modulo fisso a 25 bit, che consente una risoluzione di frequenza subhertz. L'ADF4159 è composto da un rilevatore digitale di frequenza di fase (PFD) a basso rumore, una pompa di carica di precisione e un divisore di riferimento programmabile. L'interpolatore frazionario basato su Σ-Δ consente la divisione frazionaria-N programmabile. I registri INT e FRAC definiscono un divisore N complessivo come N = INT + (FRAC/225). L'ADF4159 può essere utilizzato per implementare la modulazione FSK (frequency shift keying) e PSK (phase shift keying). Sono inoltre disponibili modalità di sweep di frequenza per generare varie forme d'onda nel dominio della frequenza, ad esempio forme d'onda a dente di sega e triangolari. Gli sweep possono essere impostati per l'esecuzione automatica o per l'attivazione manuale di ogni fase mediante un impulso esterno. L'ADF4159 è dotato di un circuito di riduzione dello slittamento del ciclo, che consente tempi di blocco più rapidi senza la necessità di modificare il filtro del loop. Il controllo di tutti i registri on-chip avviene tramite una semplice interfaccia a 3 fili. L'ADF4159 funziona con un'alimentazione analogica compresa tra 2,7 e 3,45 V e un'alimentazione digitale compresa tra 1,62 e 1,98 V. Il dispositivo può essere spento quando non è in uso. Applicazioni Infrastruttura di comunicazione Apparecchiature di test per le comunicazioni Strumentazione Radar FMCW Larghezza di banda RF fino a 13 GHz Generazione di rampe FMCW ad alta e bassa velocità il modulo fisso a 25 bit consente una risoluzione di frequenza subhertz Frequenze PFD fino a 110 MHz Rumore di fase normalizzato di fondo di -224 dBc/Hz Funzioni FSK e PSK Generazione di forme d'onda a dente di sega, triangolari e paraboliche Rampa sovrapposta a FSK Rampa con 2 diverse velocità di sweep
