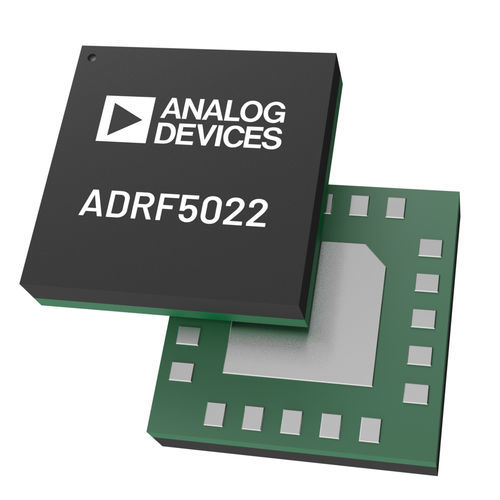

Circuito integrato modem di comunicazione ADRF5022

RFradardi radiocomunicazione

L'ADRF5022 è un interruttore non riflettente, unipolare e bipolare (SPDT), prodotto con processo al silicio. L'ADRF5022 opera da 100 MHz a 45 GHz con una perdita di inserzione tipica di 2,3 dB e un isolamento di 43 dB. Il dispositivo ha una capacità di gestione della potenza di ingresso RF di 30 dBm per il percorso passante, 24 dBm per il percorso terminato e 30 dBm per la commutazione a caldo sulla porta comune RF. L'ADRF5022 richiede un'alimentazione positiva di +3,3 V e un'alimentazione negativa di -3,3 V. Il dispositivo impiega controlli compatibili con i semiconduttori complementari a ossido di metallo (CMOS) e con la logica LVTTL (low voltage transistor to transistor). L'ADRF5022 può funzionare anche con una singola tensione di alimentazione positiva (VDD) applicata mentre la tensione di alimentazione negativa (VSS) è collegata a terra. In questa condizione operativa, le prestazioni dei piccoli segnali vengono mantenute, mentre le caratteristiche di commutazione, la linearità e la gestione della potenza vengono ridotte. Per maggiori dettagli, consultare la Tabella 2 della scheda tecnica. L'ADRF5022 è pin-compatibile con l'ADRF5023, versione con taglio a bassa frequenza, che opera da 9 kHz a 45 GHz. L'ADRF5022 è disponibile in un contenitore LGA (Land Grid Array) a 20 terminali, 3,0 mm × 3,0 mm, conforme alla normativa RoHS, e può funzionare da -40 °C a +105 °C. APPLICAZIONI Test e strumentazione Infrastruttura cellulare: onde millimetriche 5G Scanner industriali Caratteristiche Gamma di frequenza a banda ultralarga: 100 MHz a 45 GHz Design non riflettente Bassa perdita di inserzione 1.2 dB tipico a 18 GHz 1.9 dB tipico a 40 GHz 2.3 dB tipico a 45 GHz Elevato isolamento: 43 dB tipico a 45 GHz Elevata linearità d'ingresso 0.compressione di potenza di 1 dB (P0,1dB): 31 dBm Intercettazione di terzo ordine (IP3): 55 dBm Elevata gestione della potenza a TCASE = 85°C
