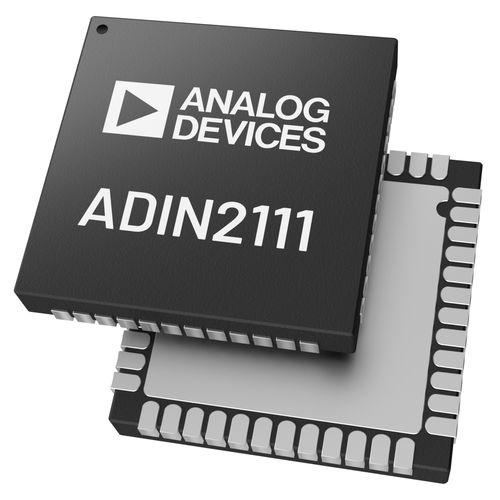

Switch Ethernet non gestibile ADIN2111

2 porteintegratoSingle Pair Ethernet (SPE)

L'ADIN2111 è un ricetrasmettitore a 2 porte 10BASE-T1L a basso consumo, progettato per applicazioni Ethernet industriali e conforme allo standard Ethernet IEEE® 802.3cg-2019™ per Ethernet a coppia singola (SPE) a lunga portata e 10 Mbps. Dotato di un controllo di accesso ai media (MAC) e di uno switch integrati, l'ADIN2111 consente la connettività diretta con una serie di controllori tramite un'interfaccia periferica seriale (SPI). Lo switch (cut through o store and forward) supporta varie configurazioni di routing tra le due porte Ethernet e la porta host SPI, offrendo una soluzione flessibile per topologie di rete a linea, a margherita o ad anello. L'ADIN2111 può essere utilizzato in configurazioni non gestite in cui il dispositivo inoltra automaticamente il traffico tra le due porte Ethernet. Il dispositivo integra lo switch, due core di livello fisico (PHY) Ethernet con un'interfaccia MAC e tutti i circuiti analogici associati, nonché il buffering del clock di ingresso e di uscita. Il dispositivo comprende anche le code di buffer interne, i registri SPI e del sottosistema, nonché la logica di controllo per gestire il reset, il controllo del clock e la configurazione dei pin hardware. L'ADIN2111 è dotato di un circuito integrato di monitoraggio dell'alimentazione e di un circuito di reset all'accensione (POR) per migliorare la robustezza del sistema. L'SPI a 4 fili per la comunicazione con l'host può essere configurato come OPEN Alliance SPI o SPI generico. Entrambe le modalità supportano la protezione opzionale dei dati o il controllo di ridondanza ciclico (CRC). APPLICAZIONI Automazione degli edifici e sicurezza antincendio Automazione di fabbrica Monitoraggio delle condizioni e connettività delle macchine Caratteristiche conforme allo standard IEEE 802.3cg-2019 10BASE-T1L Portata del cavo fino a 1700 m Commutatore integrato con SPI
