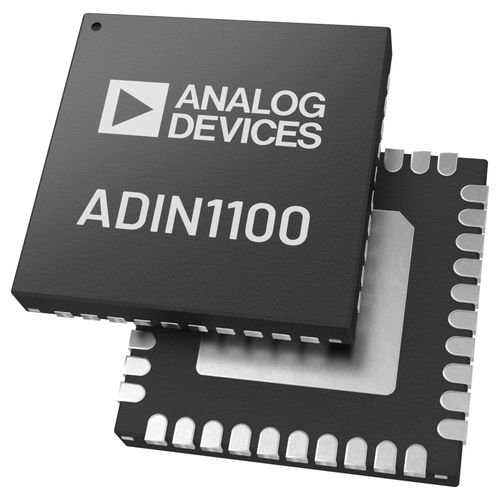

Modulo ricetrasmettitore Ethernet ADIN1100

di automatizzazionea bassa emissioneanalogico

L'ADIN1100 è un ricetrasmettitore 10BASE-T1L a bassa potenza, a porta singola, progettato per applicazioni Ethernet industriali e conforme allo standard Ethernet IEEE® 802.3cg-2019™ per Ethernet a coppia singola (SPE) a lunga portata da 10 Mbps. L'ADIN1100 integra un nucleo Ethernet PHY con tutti i circuiti analogici associati, il buffering del clock di ingresso e di uscita, il registro di controllo dell'interfaccia di gestione e i registri del sottosistema, nonché l'interfaccia MAC e la logica di controllo per gestire il reset, il controllo del clock e la configurazione dei pin. L'ADIN1100 supporta una portata del cavo fino a 1700 metri con l'abilitazione dell'autonegoziazione e ha un consumo energetico bassissimo, pari a 39 mW. Il core PHY supporta la modalità operativa 1,0 V p-p e la modalità operativa 2,4 V p-p definite nello standard IEEE 802.3cg e può funzionare da un singolo rail di alimentazione di 1,8 V o 3,3 V, con l'opzione a tensione più bassa che supporta il livello di tensione di trasmissione 1,0 V p-p. L'ADIN1100 è dotato di un circuito integrato di monitoraggio dell'alimentazione e di un circuito di reset all'accensione (POR) per migliorare la robustezza del sistema. L'interfaccia MDIO è un'interfaccia seriale a 2 fili per la comunicazione tra un processore host o un MAC e l'ADIN1100, consentendo l'accesso alle informazioni di controllo e di stato nei registri di gestione del nucleo PHY. Questa interfaccia è compatibile con le strutture dei frame di gestione dello standard IEEE 802.3, clausola 22 e clausola 45. APPLICAZIONI Controllo di processo Automazione degli edifici Strumenti e interruttori da campo conforme allo standard IEEE 802.3cg-2019 10BASE-T1L Portata del cavo fino a 1700 m con 1,0 V p-p e 2,4 V p-p Supporta livelli di trasmissione di 1,0 V p-p e 2,4 V p-p Supporta applicazioni a sicurezza intrinseca
