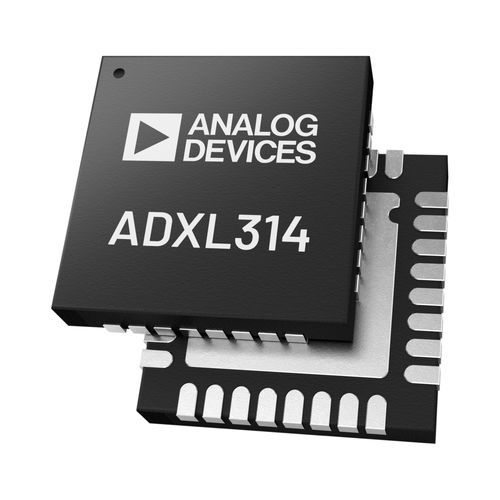

Modulo accelerometro 3 assi ADXL314

con uscita digitale

L'ADXL314 è un accelerometro digitale a 3 assi con intervallo di ±200 g e risoluzione a 13 bit. I dati di uscita digitali sono formattati come dati a complemento di due a 16 bit e sono accessibili tramite un'interfaccia periferica seriale (SPI), a 3 o 4 fili, o un'interfaccia digitale I2C. Un sistema di gestione della memoria integrato con un buffer a 32 livelli, first in, first out (FIFO), può memorizzare i dati per ridurre al minimo l'attività del processore host e diminuire il consumo energetico complessivo del sistema. Le modalità a basso consumo consentono una gestione intelligente dell'alimentazione basata sul movimento con rilevamento della soglia e misurazione attiva dell'accelerazione a bassa dissipazione di potenza, tipicamente 65 μA per VS = 2,5 V a una velocità di dati in uscita (ODR) di 100 Hz. L'ADXL314 è fornito in un piccolo e sottile LFCSP a 32 conduttori di 5 mm × 5 mm × 1,45 mm. APPLICAZIONI Monitoraggio di pneumatici e pacchi batteria Rilevamento di eventi di forza elevata campo di misura di ±200 g Bassa potenza: 170 μA in modalità di misurazione e 17 μA in modalità standby a VS = 2,5 V (tipico) Larghezza di banda selezionabile dall'utente fino a 3200 Hz ODR Risoluzione di uscita fissa a 13 bit Intervallo di tensione di alimentazione: da 2,0 V a 3,6 V Il sistema di gestione della memoria incorporato con tecnologia FIFO riduce al minimo il carico del processore host Rilevamento degli eventi di shock Monitoraggio attività/inattività Interfacce digitali SPI (a 3 o 4 fili) e I2C Ampio intervallo di temperatura: da -40 a +125°C sopravvivenza agli urti di 10.000 g Privo di Pb e conforme alla normativa RoHS Piccolo e sottile: 32 conduttori, 5 mm × 5 mm × 1,45 mm LFCSP Qualificato AEC-Q100 per applicazioni automotive
