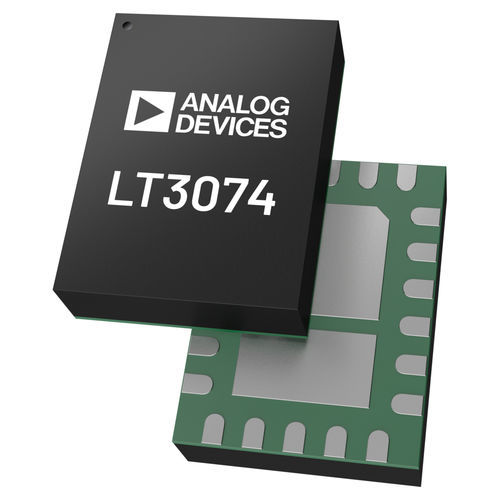

Microchip analogico LT3074

di interfaccia

L'LT3074 è un regolatore lineare a bassa tensione, bassissimo rumore e risposta transitoria ultrarapida con interfaccia seriale PMBus. Il dispositivo fornisce fino a 3A con una tensione di dropout tipica di 45mV. Un condensatore di bypass di riferimento da 4,7μF riduce il rumore della tensione di uscita a 1,2μVRMS. L'ampia larghezza di banda e l'elevato PSRR consentono l'uso di piccoli condensatori ceramici, con conseguente risparmio di capacità e costi. L'LT3074 è supportato dallo strumento di sviluppo software LTPowerPlay con interfaccia grafica utente (GUI). L'LT3074 genera una corrente di riferimento di precisione di 100μA sul pin SETRES dell'LT3074. Collocando un resistore da questo pin SETRES a GND si imposta la tensione di uscita. Il funzionamento a guadagno unitario dell'LT3074 garantisce rumore di uscita, PSRR, larghezza di banda e regolazione del carico praticamente costanti, indipendentemente dalla tensione di uscita programmata. Inoltre, l'LT3074 incorpora un'esclusiva funzione di inseguimento (VIOC) per controllare il regolatore di commutazione a monte e mantenere una tensione costante nell'LT3074, riducendo così al minimo la dissipazione di potenza. Il controllo PMBus consente di impostare il limite di corrente di uscita da 1A a 6,4A in passi discreti di 0,05A. La funzione di telemetria PMBus fornisce informazioni sulla tensione e sulla corrente di uscita, sulla tensione di ingresso, sulla tensione di polarizzazione e sulla temperatura del die. L'LT3074 dispone di un pin CLKDIS per controllare il clock interno. Tirando questo pin a BIAS si disabilitano i clock interni per mettere l'LT3074 in "modalità silenziosa". L'LT3074 è disponibile in un package LQFN compatto a 22 conduttori (3 mm × 4 mm) (package laminato con ingombro QFN). APPLICAZIONI Alimentatori RF: PLL, VCO, mixer, LNA e PA Convertitori di dati ad alta velocità/alta precisione Strumentazione a basso rumore Post-regolatore per alimentatori a commutazione
