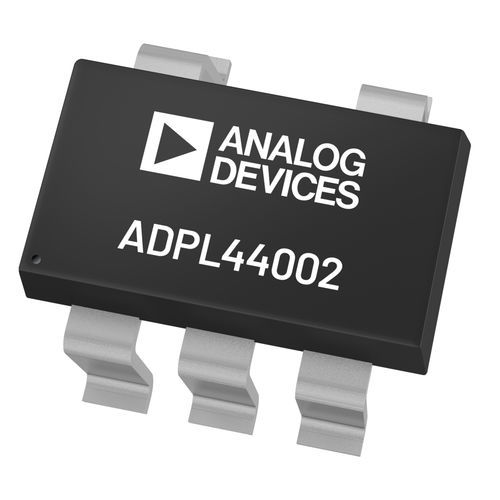

Microchip ASIC a segnale misto ADPL44002

analogico

L'ADPL44002 è un regolatore lineare CMOS a basso dropout (LDO) che funziona da 2,7 V a 40 V e fornisce fino a 200 mA di corrente di uscita. Questo LDO ad alta tensione di ingresso è ideale per la regolazione di circuiti analogici e a segnale misto ad alte prestazioni che operano da 39V a 1,2V. Grazie a un'architettura proprietaria avanzata, il dispositivo offre un'elevata reiezione dell'alimentazione, un basso rumore e un'eccellente risposta ai transitori di linea e di carico con un piccolo condensatore di uscita ceramico da 2,2μF. Il rumore di uscita del regolatore ADPL44002 è di 20μVRMS indipendente dalla tensione di uscita per le opzioni fisse di 5 V o meno. L'ADPL44002 è disponibile in quattro opzioni di tensione di uscita fissa. Sono disponibili a magazzino le seguenti tensioni: 1,2 V (regolabile), 1,8 V, 2,5 V, 3,3 V e 5,0 V. Ciascuna tensione di uscita fissa può essere regolata al di sopra del set point iniziale con un divisore di feedback esterno. Ciò consente all'ADPL44002 di fornire una tensione di uscita da 1,2V a VIN - VDO con un elevato PSRR e un basso rumore. Il soft start programmabile dall'utente con un condensatore esterno è disponibile nel contenitore LFCSP. L'ADPL44002 è disponibile in un LFCSP a 6 conduttori, 2 mm × 2 mm, che lo rende non solo una soluzione molto compatta, ma offre anche eccellenti prestazioni termiche per le applicazioni che richiedono fino a 200 mA di corrente di uscita in un ingombro ridotto e a basso profilo. L'ADPL44002 è disponibile anche in un TSOT a 5 conduttori. APPLICAZIONI Applicazioni sensibili alla regolazione del rumore ADC, circuiti DAC, amplificatori di precisione, alimentazione per il controllo VCO VTUNE Comunicazioni e infrastrutture Medicale e sanitario Industria e strumentazione Caratteristiche Basso rumore: 20μVRMS indipendente dalla tensione di uscita fissa PSRR di 78 dB a 10 kHz, VOUT ≤ 5V, VIN = 7V
