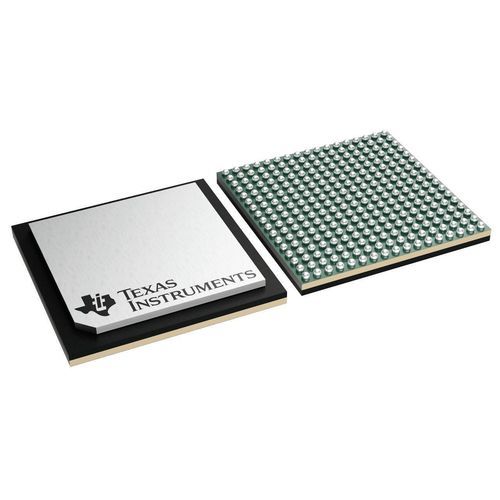

Microchip programmabile ADC32RF72

a 2 canaliASIC a segnale mistodigitale

Riepilogo prodotto
L'ADC32RF72 è un convertitore analogico-digitale RF a 16 bit, doppio canale, non interleavato, con funzionamento fino a 1,5 GSPS. Progettato per elevato SNR e densità spettrale di rumore molto bassa: −163,7 dBFS/Hz (migliorabile a −166,2 dBFS/Hz con media interna). Gli ingressi analogici bufferizzati supportano terminazioni interne programmabili (50 Ω, 100 Ω, 200 Ω) e una banda di ingresso a piena potenza di 1,8 GHz (−3 dB). È possibile selezionare un ingresso tra IN1/2/3 oltre a IN0.

Elaborazione digitale e interfacce

• Equalizzatore FIR programmabile da 192 tap per canale
• Filtro di ritardo frazionale a 12 bit
• Fino a 8 digital down converter (DDC) con fattori di decimazione /2, /3, /5 fino a /32768
• NCO a 48 bit con frequency hopping coerente in fase; hopping veloce < 1 μs
• Interfaccia seriale JESD204B/C con velocità per lane fino a 24,75 Gbps

Prestazioni spettrali e rumore
Fornisce rumore di fase residuo molto basso vicino alla portante (es.: −140 dBc/Hz a 10 kHz offset a 1 GHz) e le seguenti prestazioni a fIN = 1 GHz, −1 dBFS:

• SNRflat: 72,1 dBFS
• HD2, HD3: 68 dBc
• Spurious non HD2/3: 93 dBFS

Alimentazione, architettura e ingressi
Architettura ADC a singolo core (non interleavata) con ingressi bufferizzati e full-scale di ingresso 1,44 Vpp (4,1 dBm). Consumo tipico 1,5 W per canale a 1,5 GSPS (≈3,1 W totale). Aperture jitter 40 fs. Gamma picco-picco di ingresso 1,4 Vpp. Terminazione ingresso programmabile (50/100/200 Ω).

Specifiche tecniche

• Modello: ADC32RF72
• Sample rate (max): 1500 MSPS
• Risoluzione: 16 bit
• Numero di canali di ingresso: 2 (doppio canale)
• Tipo di interfaccia: JESD204B, JESD204C (max lane rate 24,75 Gbps)
• Banda passante ingresso analogico (−3 dB): 1,8 GHz
• Full-scale ingresso: 1,44 Vpp; range picco-picco: 1,4 Vpp
• Densità spettrale di rumore (NSD): −163,7 dBFS/Hz (migliorabile a −166,2 dBFS/Hz con media)
• SNR: 72,1 dB (tip.)
• ENOB: 11,8 bit (tip.)
• SFDR: 68 dB (tip.)
• Aperture jitter: 40 fs
• Consumo tipico: 1,5 W per canale @ 1,5 GSPS (≈3100 mW totale)
• Temperatura di esercizio: −40 a 105 °C
• Ingresso bufferizzato: Sì
• Terminazione ingresso programmabile: 50 Ω, 100 Ω, 200 Ω

Note aggiuntive
L'ADC supporta modalità di media interna per ridurre la NSD e mira a un code error rate (CER) di 1E-15 errori/campione. È qualificato per temperature operative estese per supportare installazioni di sistema in ambienti gravosi. La selezione degli ingressi e l'elaborazione digitale integrata semplificano equalizzazione e canalizzazione a livello di front-end.
