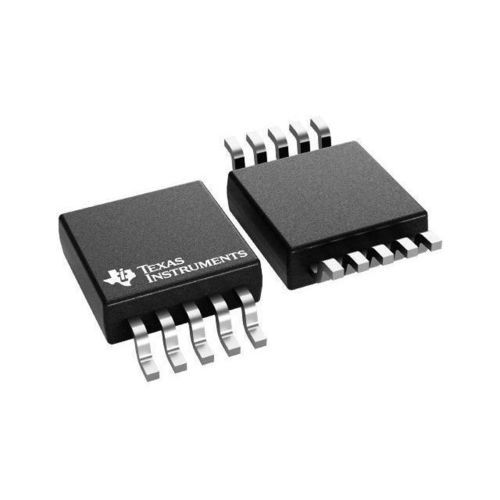

Convertitore di segnale analogico DAC8562

a doppio canaledigitale

Panoramica Il DAC8562 è un convertitore digitale-analogico (DAC) a 16 bit, doppio canale, uscita di tensione bufferizzata e basso consumo, con riferimento interno da 2,5 V (deriva tipica 4 ppm/°C). Il riferimento interno offre opzione piena scala a 2,5 V o 5 V e può erogare/assorbire fino a 20 mA su REFIN/REFOUT. Il dispositivo è monotono, con eccellente linearità ed energia di glitch estremamente bassa; supporta interfacce seriali a tre fili compatibili SPI/QSPI/Microwire/DSP fino a 50 MHz.

Descrizione funzionale La famiglia DACxx62 si avvia su zero scale all'accensione finché non viene scritto un codice valido (power-on reset a zero). I dispositivi offrono modalità a basso consumo e power-down (corrente in power-down tipica ~550 nA a 5 V) e sono disponibili in package a ingombro ridotto, idonei per apparecchiature portatili e alimentate a batteria. I dispositivi DACxx62 sono sostituibili all'interno della famiglia.

Caratteristiche

• Doppio canale, risoluzione 16 bit
• Uscita tensione bufferizzata (buffer rail-to-rail)
• Riferimento interno 2,5 V (opzione uscita 2,5 V o piena scala 5 V)
• Ingresso/uscita riferimento bidirezionale esterno/interno (REFIN/REFOUT)
• Impulso di glitch molto basso: 0,1 nV·s (tipico)
• SPI 50 MHz con ingressi Schmitt (compatibile SPI/QSPI/Microwire/DSP)
• Funzioni LDAC e CLR per aggiornamento sincrono e cancellazione
• Funzione power-down con corrente di standby ultra-bassa
• Ampia gamma di alimentazione: 2,7 V a 5,5 V
• Power-on reset a zero (DACxx62)
• Package: WSON-10 (3 mm × 3 mm) e VSSOP-10
• Temperatura di funzionamento: –40°C a 125°C

Parametri Risoluzione (bit) | 16
Numero di canali DAC | 2
Tipo di interfaccia | SPI
Tipo di uscita | Tensione bufferizzata
Intervallo tensione uscita (V) | 0 a 5.5
INL (max) (±LSB) | 12
Tempo di assestamento (µs) | 7
Tipo di riferimento | Ext, Int
Architettura | String
Caratteristiche | DAC sorgente/pozzo di corrente
Velocità campionamento/aggiornamento (Msps) | 0.1
Consumo (tip) (mW) | 0.5 (tabella) / ~4 mW tip. a 5 V AVDD incl. ref. interna
Intervallo temperatura funzionamento (°C) | -40 a 125
Tipo di prodotto | DAC di precisione

Note tecniche aggiuntive Il riferimento interno mostra una deriva tipica di 4 ppm/°C (max 10 ppm/°C) e una accuratezza iniziale tipica di ±5 mV. Il pin REFIN/REFOUT può erogare o assorbire fino a 20 mA. I valori tipici di consumo variano con il metodo di misura; la corrente in power-down può essere ~550 nA a 5 V. I dispositivi DACxx62 sono progettati per minimizzare i transitori code-to-code e l'energia di glitch per applicazioni di precisione a basso rumore.

Specifiche tecniche

• Modello: DAC8562 (16 bit, doppio canale)
• Risoluzione: 16 bit
• Canali: 2 (dual)
• Uscita: Tensione bufferizzata, buffer rail-to-rail
• Intervallo uscita: 0 V a 5,5 V (supporta 2,5 V o 5 V piena scala)
• Riferimento: Interno 2,5 V (4 ppm/°C tip.) o ingresso riferimento esterno
• Accuratezza riferimento: ±5 mV iniziale (ref. interna)
• Capacità sorgente/pozzo riferimento: fino a 20 mA
• Interfaccia: Compatibile SPI, fino a 50 MHz
• Glitch impulse: 0,1 nV·s (tipico)
• INL (max): 12 ±LSB
• Tempo di assestamento: 7 µs
• Alimentazione: 2,7 V a 5,5 V
• Consumo: voce tabellare tip. 0,5 mW; ca. 4 mW tip. a 5 V AVDD incl. ref. interna; supporta power-down (~550 nA a 5 V)
• Temperatura: –40°C a 125°C
• Package: WSON-10 (3 mm × 3 mm) e VSSOP-10
