Convertitore di protocolli DAC7718

digitaledigitale-analogicoDAC

Panoramica
Il DAC7718 è un convertitore digitale-analogico (DAC) ottale a 12 bit a bassa potenza con uscite di tensione bufferizzate. Con riferimento a 5 V le uscite possono essere bipolari o unipolari a seconda delle alimentazioni: bipolari ±15 V con alimentazioni ±15.5 V duali o unipolari 0 V a +30 V con un'alimentazione +30.5 V. Con riferimento a 5,5 V le uscite arrivano a ±16,5 V o 0 V a +33 V con alimentazioni adeguate. Il dispositivo è calibrato in fabbrica per bassi errori di offset e guadagno e supporta la calibrazione a livello di sistema. L'intervallo di uscita può essere spostato tramite il registro di offset del DAC.

Descrizione funzionale

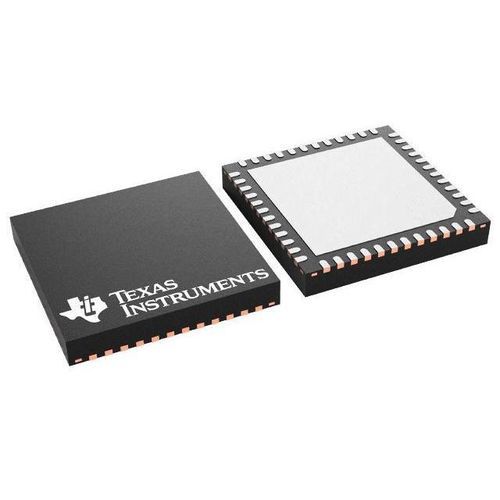

Il DAC7718 dispone di un'interfaccia seriale SPI ad alta velocità fino a 50 MHz, compatibile con logiche 1,8 V, 3 V e 5 V. I dati in ingresso sono doppio-bufferizzati. Un ingresso LDAC asincrono trasferisce i dati dal registro al latch del DAC. Un ingresso CLR asincrono porta tutte e otto le uscite a AGND. L'uscita di monitor VMON instrada segnali interni selezionati e due ingressi esterni tramite un multiplexer. Il dispositivo è compatibile pin-to-pin e funzionalmente con i prodotti della famiglia DAC8718 e DAC8218. Package disponibili: QFN-48 (7×7 mm), TQFP-64 (10×10 mm).

Caratteristiche principali

• 8 canali, risoluzione 12 bit
• Uscite bipolari: ±2 V a ±16,5 V (variabile in base a VREF e alimentazioni)
• Uscite unipolari: 0 V a +33 V (variabile in base a VREF e alimentazioni)
• Basso consumo: ~14,4 mW/canale (condizione bipolare)
• Precisione relativa (INL): 1 LSB max
• Basso errore zero/scala: ±1 LSB max
• Calibrazione flessibile a livello di sistema (offset e guadagno on-chip)
• Bassa energia di glitch: ~4 nV·s
• Tempo di assestamento: 15 µs
• Uscita di monitor canale (VMON)
• Guadagno programmabile ×4 / ×6 e offset programmabile
• SPI fino a 50 MHz; compatibile con logiche 1,8 V / 3 V / 5 V
• Ingressi Schmitt; daisy-chain con miglioramento in modalità sleep

Applicazioni

• Apparecchiature di test automatico e strumentazione
• PLC e controllo di processo industriale
• Comunicazioni e generazione di segnali

Valutazione e sviluppo
È disponibile un modulo di valutazione (DAC7718EVM) per verificare funzionalità e prestazioni; i kit di valutazione includono scheda di prova e software GUI per test da banco e sviluppo.

Specifiche tecniche

• Risoluzione: 12 bit
• Numero di canali: 8
• Interfaccia: SPI fino a 50 MHz (compatibile 1,8 V / 3 V / 5 V)
• Tipo di uscita: uscite di tensione bufferizzate
• Intervallo di uscita: bipolare fino a ±16,5 V; unipolare fino a 0–+33 V (a seconda di VREF e alimentazioni)
• INL (max): 1 LSB
• Tempo di assestamento: 15 µs
• Riferimento: esterno (supporta 5 V o 5,5 V)
• Consumo tipico: ~115 mW totale; ~14,4 mW/canale (condizione bipolare)
• Energia di glitch: ~4 nV·s
• Temperatura di funzionamento: −40 °C a +85 °C
