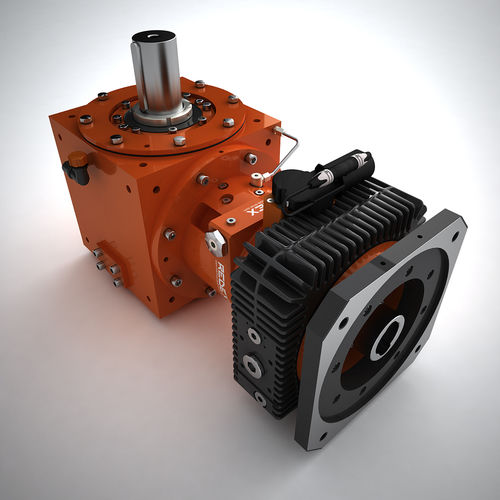

Riduttore planetario MSR
ad assi ortogonali> 10 kNm2 - 5 kNm

riduttore planetario
riduttore planetario
riduttore planetario
riduttore planetario
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
planetario
Orientazione degli assi
ad assi ortogonali
Coppia
> 10 kNm, 2 - 5 kNm
Applicazioni
per tornio, di trasmissione, per albero
Altre caratteristiche
compatto, con boccole, con tavola rotante, a bassa velocità, per motore
Velocità di rotazione

6.000 rpm
(37.699,11 rad.min-1)

Descrizione

La piattaforma girevole MSR 2-Speed VTL è una nuova tecnologia che combina due riduttori ad angolo retto a 2 velocità per eseguire una tornitura ad alta potenza e un preciso movimento dell'asse C per la fresatura. I pignoni di uscita dell'MSR si ingranano con la corona dentata della piattaforma girevole. Nella modalità di tornitura entrambi i motoriduttori lavorano insieme condividendo il carico (50%-50%) e mantenendo le dimensioni del motore a ½ di un motore principale convenzionale. Durante la modalità di posizionamento e fresatura (asse C), un riduttore è precaricato contro l'altro per eliminare il gioco e assicurare un posizionamento preciso. Inoltre, il cambio di rapporto copre l'intera gamma di velocità richiesta con alta velocità per la tornitura e bassa velocità e alta coppia per la fresatura. Il pieno carico è fornito durante la tornitura e il gioco è annullato durante la fresatura. L'MSR è un sistema compatto che semplifica drasticamente la cinematica della piattaforma girevole VTL e assicura alte prestazioni per quanto riguarda la gamma di velocità, la coppia e la precisione. Guarda gli altri nostri progetti di riduttori a 2 velocità qui Caratteristiche Attuazione del cambio di velocità tramite motore 24 V DC, attuatore pneumatico o idraulico Rapporto controllato da interruttori di prossimità integrati Efficienza del 95% Funzionamento silenzioso Il design ad angolo retto combina ingranaggi conici a spirale rettificati con un planetario compatto Le flange di ingresso si adattano alla maggior parte dei motori di azionamento del mandrino standard Albero di uscita o connessione a scanalatura cava Disposizione dei cuscinetti di uscita ottimizzata per accettare i requisiti di carico e concentricità dell'azionamento a pignone

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.
