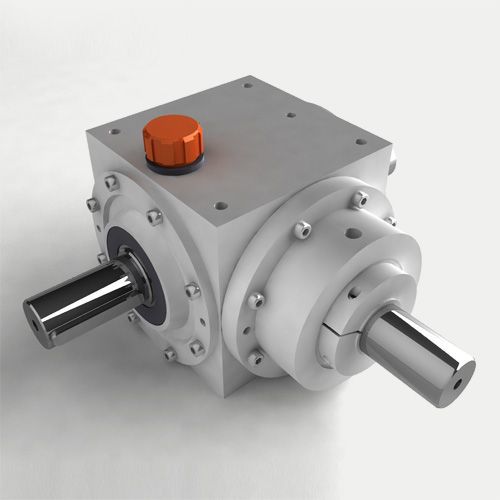

Riduttore a coppia conica Z series

con coppia spiroconicamodulareper albero

Riduttori a spirale La linea di riduttori ortogonali a spirale della serie Z offre 7 diverse dimensioni, 6 tipi di modelli e 9 rapporti, con varie disposizioni di ingresso-uscita, comprese le opzioni albero pieno o foro cavo, nonché la capacità di montaggio universale. Tutte queste opzioni sono rese possibili da un concetto di design modulare che inizia con un alloggiamento cubico. La serie Z è una linea di prodotti estremamente versatile, che soddisfa praticamente tutte le richieste degli uffici tecnici. Disegni aggiuntivi: Serie ZT Utilizzati come moltiplicatori (Rapporti di riduzione = 0,5 ; 0,67) Serie ZD Frizione manuale con cane a slitta, incluso un neutro. Serie ZI Lo stesso della ZD con neutro e retromarcia manuale in avanti. Serie ZR Rinvio a spirale con foro cavo rinforzato. Caratteristiche 9 rapporti di riduzione: 0.8; 1; 1.25; 1.5; 2; 3; 4; 5; 6 7 Dimensioni Estremamente versatile (albero pieno, foro cavo, alberi scanalati o con chiavetta, flange motore) Ingranaggi conici a spirale (HPG-S su richiesta) Gioco ridotto (fino a 3 arcmin su richiesta) Rendimento del 95 - 98 % Velocità di rotazione massima fino a 6000 RPM Design compatibile ATEX (versioni ATEX su richiesta)
