Esecuzione:
Materiale: acciaio da cementazione 21MnCr5, nitrurato al plasma. durezza 58 HRC.
Adatto per le seguenti opzioni di fissaggio sulla tavola della macchina:
1. Bordo di fissaggio laterale per staffe di serraggio nr. ordine 429258.
2. Foro per passaggio cavi nella guida di serraggio per vite a testa cilindrica DIN ISO 4762-M12 per il fissaggio
tramite vite e dado per cave a T.
3. Predisposto per il serraggio con il sistema di bloccaggio punto zero AMF Zero-Point System. Fori di collegamento
a distanza di 50 o 100 mm per i nippli di serraggio K20.
Altri fori di collegamento per nippli di serraggio ad es. K10 o K40 sempre disponibili su richiesta.
Fasi di posizionamento sul reticolo della guida di serraggio possibile a distanza di 2 mm.
Impiego:

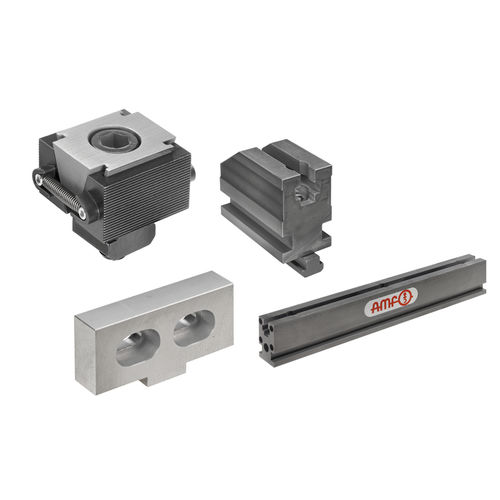

Sistema di bloccaggio con struttura modulare che offre vantaggi grazie alle molteplici possibilità di applicazione.
Adatto per uno o più pezzi a scelta.
Per il bloccaggio rapido di pezzi per la lavorazione con smussatura. Grazie all'impiego dell'ampia gamma di battute fisse e ai dispositivi di bloccaggio conici questo sistema di bloccaggio si adatta alle vostre esigenze.
