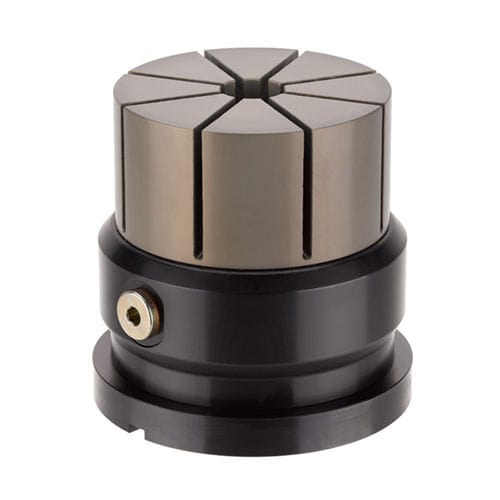

Pinza idraulica
incluso il corpo
Pressione di esercizio per l'apertura: min. 40 bar - max. 60 bar.
Design:
Per aprire la pinza è necessaria una pressione idraulica di 40-60 bar. In assenza di pressione, l'attacco della pinza è saldamente teso dal pacchetto di molle integrato.
Il corpo principale è in acciaio brunito. L'attacco pinza, fornito di serie, ha un diametro di 99 mm ed è realizzato in alluminio anodizzato ad alta resistenza. Il gruppo di serraggio idraulico è protetto dallo sporco e dall'acqua di raffreddamento.
Bordo di serraggio circonferenziale per il fissaggio alla tavola della macchina.
Sul lato inferiore sono applicati il supporto per il sistema AMF K20 Zero Point e le scanalature per il posizionamento sui moduli di serraggio AMF Zero Point con indicizzazione.
Per il funzionamento automatizzato, sul lato inferiore è presente un collegamento idraulico, sigillato allo stato di fornitura.
L'attacco idraulico laterale è adatto al montaggio di un attacco rapido con filettatura G1/4.
Per il bloccaggio di contorni complessi del pezzo per la lavorazione su 5 lati nella macchina utensile. La contropiastra del pezzo viene fresata nell'attacco della pinza con una profondità di serraggio minima di 2 mm. Poiché la forza di serraggio viene applicata uniformemente al componente in direzione radiale, la contropiastra viene bloccata senza deformazioni.
Grazie alla semplice sostituzione della pinza di serraggio, è possibile bloccare in modo rapido e sicuro diversi pezzi per la lavorazione su 5 lati.
L'attacco della pinza può essere fresato fino a un'altezza di H1, consentendo così di introdurre nuovi contorni del pezzo.
---
