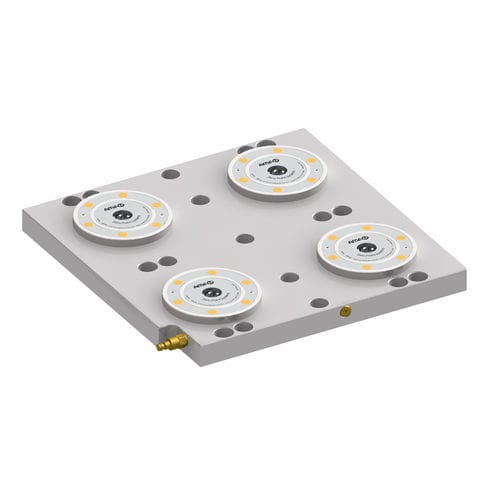

Unità di bloccaggio 4 tiranti 6206S4L

ad azionamento pneumaticoper lavorazioneper pezzi da lavorare

Sblocco pneumatico. Pressione operativa di apertura: K10.3 min. 5 bar. K20,3 min. 4.5 bar. Acciaio, non temprato. Precisione di ripetizione < 0,005 mm. Design: Stazione di serraggio pneumatica per l'impostazione di un serraggio ottimizzato in termini di tempo su tavoli macchina con distanza tra le scanalature di 63, 100 e 125 mm. Il fissaggio avviene tramite viti a testa cilindrica M12. Per l'allineamento sono presenti almeno due fori di raccordo. La dimensione di inserimento dei moduli di serraggio è di 200 mm. L'accoppiatore rapido pneumatico è premontato. Nota: * Osservare le istruzioni di installazione. Vantaggi: - Altezza complessiva ridotta
