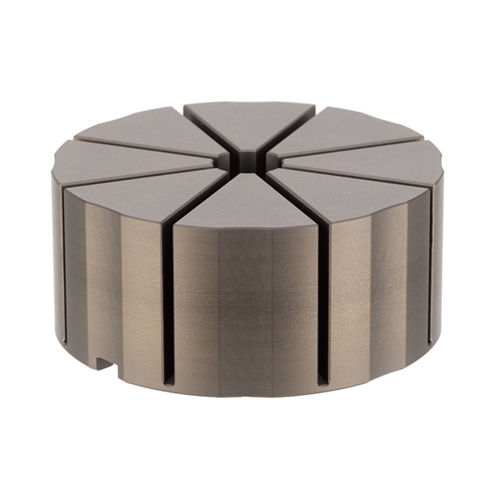

Attacco pinza di serraggio per modulo di bloccaggio K20, hydr
Materiale: alluminio ad alta resistenza
Design:
La pinza di serraggio di 112 mm di diametro è adatta per il sistema di bloccaggio idraulico AMF a punto zero K20 con indicizzazione, codice d'ordine. 428425. La pinza di serraggio è realizzata in alluminio anodizzato ad alta resistenza.
Applicazione
L'attacco pinza è posizionato sul sistema di bloccaggio AMF Zero Point K20 nella versione idraulica e guida la forza di bloccaggio radiale sul pezzo in lavorazione dopo la chiusura del modulo di bloccaggio.
Il profilo del pezzo viene fresato nell'attacco pinza con una profondità minima di serraggio di 2 mm.
L'attacco pinza può essere fresato ad un'altezza di H1, consentendo l'introduzione di nuovi contorni del pezzo da lavorare.
Il diametro massimo del pezzo da lavorare è di 100 mm.
---
