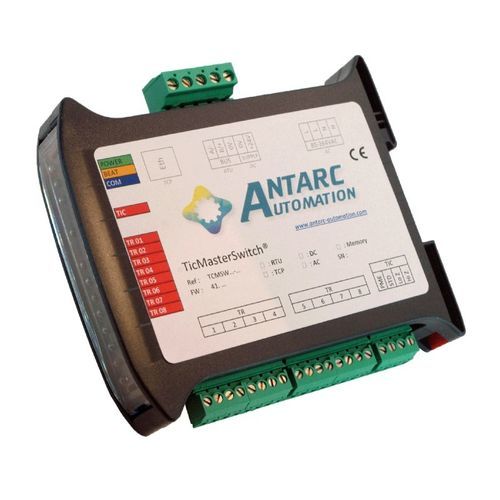

Gateway di comunicazione TicMasterSwitch®

di telemetriaTCPEthernet

Descrizione
Il TicMasterSwitch® unisce un TicMaster® e un TicSwitch® in un unico involucro. Sono disponibili tutte le funzionalità di entrambi i dispositivi.

Funzionalità TicMaster®

• Decodifica dei frame di Teleinformazione cliente (TIC) come forniti dai contatori elettronici EDF/ERDF.
• 1 ingresso TIC con accoppiatore opto-isolato integrato per evitare problemi di modo comune e compatibile con linee TIC lunghe.
• Ingresso configurabile ad alta o bassa impedenza per coesistenza con sistemi di terze parti (DEIE, concentratori, ...).
• Compatibile con contatori Blu (CBE), Gialli (CJE), Verdi (ICE), PME-PMI e SAPHIR.
• Supporta tutte le velocità TIC (1200 o 9600 baud) e contatori con iniezione (4Q – PME-PMI / Emeraude / Saphir).
• Firmware conforme al documento normativo ERDF-NOI-CPT_0x. Oltre 550 etichette TIC decodificate; fino a 1100 grandezze accessibili.
• Gestione errori per difetti tipici della TIC (dati mancanti, frame mescolati, CRC mancante, ...).
• Sintesi degli indici totali (tutte le fasce tariffarie combinate) e per energia con accesso alle curve di carico.
• Versione M: memorizzazione persistente dei dati anche in assenza di alimentazione (memoria non volatile).

Funzionalità TicSwitch®

• Estrae la fascia tariffaria corrente dai segnali TIC e la visualizza tramite una delle 8 uscite a contatto pulito NO.
• Supporta fino a 8 fasce tariffarie in base al tipo di contatore e contratto.
• Fasce per tipo di contatore:
  • Blu (CBE): fino a 6 fasce (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR)
  • Linky (LNK): da 1 a 8 fasce
  • Giallo (CJE): 6 fasce (HPE/HCE/HPH/HCH/P/PM)
  • Verde (ICE): fino a 8 fasce (PM/HH/HPE/HCE ...)
  • ICE-4Q iniezione: fino a 8 fasce (P/HPH/HCH/HPE/HCE/...)
  • PME-PMI: fino a 8 fasce (PTCOUR1 o PTCOUR2)
  • SAPHIR: fino a 8 fasce (PTCOURD o PTCOURF)
• Con CBE, CJE e ICE-2Q: decodifica il periodo di prelievo in corso.
• Con ICE-4Q, PME-PMI e SAPHIR: configurabile per decodificare periodo di prelievo o di iniezione tramite registro Modbus dedicato.

Varie

• Le uscite TOR non utilizzate possono essere riallocate per il pilotaggio tramite Modbus.
• Funzioni di supervisione e allarme disponibili per applicazioni ad alta affidabilità.
• LED per rapida messa in servizio e diagnosi; monitoraggio di ogni canale TIC accessibile via Modbus.

Messa in servizio

• Consegnato pronto all'uso. A parte la regolazione dell'indirizzo Modbus, non è richiesta configurazione per il funzionamento di base.
• La configurazione del canale TIC e la costruzione della tabella Modbus sono automatiche. Non è necessario software o hardware dedicato.

Applicazioni

• GTB / GTC
• Sistemi di gestione e ottimizzazione energetica
• Monitoraggio energetico
• Sistemi di telelettura

Siti target

• Piccoli edifici
• Impianti privati (consumo + produzione FV)
• Magazzini logistici
• Piccoli quadri generali (TGBT)
• Piccoli condomini

Specifiche tecniche

• Riferimento: TCMSWR-D
• Condizione: Prodotto nuovo
• Numero ingressi TIC: 1
• Elenco non esaustivo di contatori supportati:
  • Contatori blu elettronici (CBE / CBEMM / CBETM – mono/tri): es. Landis & Gyr L16C2, L16C5, ZMD126/L18C4/L18C5, ZMB126 (a seconda del FW); Sagem S10C2, U3C2, C1000, C2000, C2000-4, ...
  • LINKY mono e tri
  • Contatori gialli (CJE): es. Sagem C3000, Actaris A70TJ, A12ETJ, ...
  • Contatori verdi (Emeraude) (ICE-2Q e ICE-4Q): es. Chauvin-Arnoux TRIMARAN 2, Actaris QE16, QE16M, ...
  • Contatori PME-PMI: es. Landis & Gyr ZMG416, L19C1, Itron ACE6000, Sagem C3000, ...
  • Contatori SAPHIR: es. SagemCom C3500, ALTYS, ...
  • Coesistenza possibile con DEIE, concentratore MAEC, ...
  • Il contatore SL7000 non dispone di uscita TIC
• Bus: RS485 su coppia twisted (versione RTU); opzione TCP (Ethernet) disponibile a seconda della versione
• Velocità bus: 1200, 2400, 9600, 19200, 56700 baud
• Parità: nessuna / pari / dispari
• Protocollo: Modbus / Jbus
• Funzioni Modbus supportate: 3, 6 e 16
• Lunghezza raggruppamento: 16 registri
• Alimentazione: 10-30 VDC o 85-264 VAC (a seconda della versione). Opzioni disponibili: 24 VDC o 240 VAC
• Consumo: 0,36 W - 15 mA (tip.) @ 24 V DC
• Connessioni: alimentazione e bus tramite connettore rimovibile Phoenix MSTB passo 5.08; ingresso TIC tramite connettore rimovibile Phoenix MCV passo 3.81
• Dimensioni: 22,5 (L) x 101 (A) x 119 (P) mm
• Peso: 125 g
• Montaggio: su guida DIN simmetrica
• Posizione di funzionamento: indifferente
• Ambiente: Temperatura di funzionamento -20°C a 80°C; umidità relativa 10–90 %RH (senza condensa)
