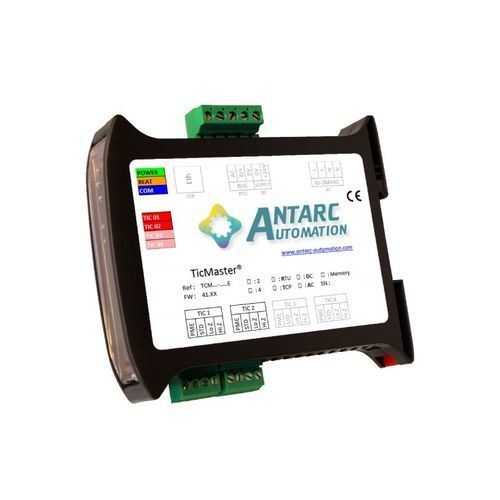

Gateway di comunicazione TicMaster®

di telemetriaEthernetRS-485

Descrizione :

• 2–10 ingressi TIC compatibili con i principali contatori (BLEU, LINKY, JAUNE, PME‑PMI, VERT/ICE, SAPHIR)
• Configurazione automatica delle vie TIC e della mappa Modbus
• Scocca modulare su guida DIN che occupa un unico spazio
• Slave Modbus/JBUS (RTU o TCP a seconda della versione)
• Alimentazione: 10–30 VDC o 85–264 VAC (a seconda della versione)
• Backup illimitato dei valori TIC in assenza di alimentazione (opzione memoria M)

Funzioni e descrizione dettagliata :
Il TicMaster® elabora in tempo reale i segnali di téléinformation (TIC) provenienti dai contatori elettronici. Disponibile nelle versioni con 2–10 ingressi TIC indipendenti, ciascun ingresso integra un accoppiatore optoisolato per evitare problemi di modo comune in impianti multi‑contatore e su collegamenti TIC lunghi. Gli ingressi sono configurabili in alta o bassa impedenza per coesistere con sistemi di terzi.

Il TicMaster® è compatibile con contatori BLEU (CBE), LINKY, JAUNE (CJE), VERT/ICE, PME‑PMI e SAPHIR. Supporta velocità TIC di 1200 o 9600 baud e gestisce contatori in iniezione (4Q). Il gateway decodifica un ampio insieme di etichette TIC e rende disponibili numerose grandezze (fino a 37 per BLEU, 52 per LINKY, 17 per JAUNE, 355 per PME‑PMI, 226 per VERT e 244 per SAPHIR a seconda della sottoscrizione). I processi correttivi integrati mitigano i difetti nativi della TIC (CRC mancante, mescolanza di fasce tariffarie, assenza di dati, ecc.) e sintetizzano indici totali e per energia per fornire curve di carico.

Vantaggi :

• Da 2 a 10 ingressi TIC per modulo
• Scocca modulare su guida DIN che occupa un unico spazio
• Compatibile con tutti i contatori a uscita teleinfo: BLEU, LINKY, JAUNE, PME‑PMI, VERT/ICE, SAPHIR in 2Q e 4Q, modalità Storico o standard, TIC 1200 o 9600
• Configurazione totalmente automatica di vie e mappa Modbus
• Diagnostica completa tramite 4 LED e monitoraggio per canale
• Raccolta di tutte le informazioni TIC disponibili
• Correzione dei difetti nativi della téléinfo (PME‑PMI, ICE 4Q in iniezione, ...)
• Generazione di indici per fascia tariffaria (PME‑PMI) e indici totali per energia
• Compatibile con qualsiasi master Modbus/JBUS (RTU o TCP a seconda della versione)
• Alimentazione: 10–30 VDC o 85–264 VAC (a seconda della versione)

Informazioni tecniche :

• Numero di vie d'ingresso TIC: 2–10 (a seconda della versione)
• Elenco non esaustivo dei contatori supportati: contatori elettronici BLEU (CBE), contatori LINKY monofase e trifase, contatori elettronici JAUNE (CJE), contatori VERT/ICE (2Q e 4Q), contatori PME‑PMI, contatori SAPHIR. Possibile coesistenza con DEIE, concentratore MAEC, ecc.

Bus e protocollo :

• RS485 su doppino intrecciato (RTU)
• Velocità seriali: 1200, 2400, 9600, 19200, 56700 baud
• Parità: nessuna / pari / dispari
• Ethernet su doppino intrecciato (TCP): 10 / 100 Mbps
• Protocollo: Modbus / JBUS
• Funzioni supportate: 3, 6 e 16
• Lunghezza raggruppamento: 30 registri

Alimentazione :

• Tensione: 10–30 VDC o 85–264 VAC (a seconda della versione)
• Consumo: 0,25 W - 10 mA (tip.) @ 24 V DC

Connessioni :

• Alimentazione e bus: connettore estraibile Phoenix MSTB passo 5.08 mm
• Vie TIC: connettore estraibile Phoenix MCV passo 3.81 mm

Geometria :

• Dimensioni: 22,5 (L) x 101 (A) x 119 (P) mm
• Peso: 105 g
• Montaggio: guida DIN simmetrica
• Posizione di funzionamento: indifferente

Ambiente :

• Temperatura di funzionamento: -20 °C a 80 °C
• Umidità relativa: 10–90 % HR (senza condensa)

Caratteristiche / specifiche tecniche :

• Nome commerciale: TicMaster®
• Ingressi TIC: 2–10 (a seconda del modello)
• Uscita master: Modbus/JBUS RTU (RS485) o TCP (Ethernet) a seconda della versione
• Alimentazione: 10–30 VDC o 85–264 VAC (a seconda della versione)
• Memoria opzionale: Opzione M per backup illimitato dei valori in assenza di alimentazione
• Decodifica: supporto esteso delle etichette TIC (quantità massime variabili per tipo di contatore)
• Diagnostica: monitoraggio per canale via LED e Modbus
• Scocca: modulare guida DIN, 1 spazio
