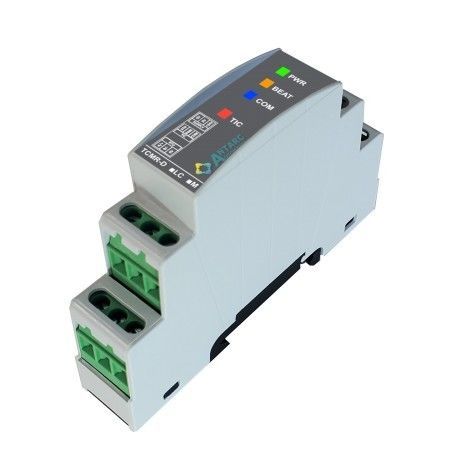

Gateway di comunicazione TicMasterLC®

di telemetriaserieRS-485

Riassunto

• 1 ingresso TIC compatibile con contatori BLEU e LINKY
• Accesso agli 8 relè virtuali del Linky
• Scocca DIN 1 modulo (quadro domestico)
• Configurazione automatica
• Slave Modbus/Jbus RTU
• Alimentazione 10–30 VDC

Descrizione
Il TicMaster LC è una gateway per l'elaborazione in tempo reale dei segnali di teleinformazione (TIC) trasmessi dai contatori elettronici. L'ingresso TIC include un accoppiatore optoisolato per eliminare i problemi di modo comune su linee TIC lunghe. Compatibile con tutti i contatori BLEU (CBE) e Linky; supporta tutte le velocità TIC (1200 o 9600 baud) e i contatori in immissione. Il firmware è conforme al documento ERDF-NOI-CPT_0x. La maggior parte delle etichette TIC viene decodificata e resa disponibile immediatamente senza configurazione, con accesso fino a 37 campi per BLEU e 52 per Linky. Il TicMaster LC esegue trattamenti per mitigare i difetti intrinseci della TIC e sintetizza indici cumulativi (tutte le fasce tariffarie) e contatori per energia per un accesso immediato alle curve di carico.
I valori letti sono disponibili per un sistema master in formato Modbus/Jbus RTU. Il TicMaster LC è fornito pronto all'uso: ad eccezione della regolazione dell'indirizzo Modbus/Jbus, non è necessaria alcuna configurazione. La configurazione del canale TIC (velocità e modalità) e la costruzione della tabella Modbus sono automatiche e identiche tra le installazioni. Per applicazioni ad alta affidabilità è possibile attivare funzioni di supervisione e allarme. LED frontali consentono rapido commissioning e diagnostica; il monitoraggio della linea TIC è disponibile via Modbus.

Vantaggi

• Scocca modulare DIN, 1 modulo adatta a quadri domestici
• Compatibile con tutti i contatori con uscita teleinfo: BLEU, LINKY; modalità Storico o Standard; TIC 1200 o 9600
• Configurazione completamente automatica
• Diagnostica completa tramite 4 LED
• Rilevamento del 100% delle informazioni TIC
• Accesso agli 8 relè virtuali del Linky
• Generazione di un indice totale
• Compatibile con qualsiasi master Modbus/Jbus RTU
• Alimentazione 10–30 VDC

Specifiche tecniche

• Contatori supportati (elenco non esaustivo): contatori elettronici BLEU (CBE / CBEMM / CBETM – mono/tri) es. Landis&Gyr L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 (dipende dal firmware); Sagem S10C2, U3C2, C1000, C2000, C2000-4; contatori LINKY monofase e trifase
• Bus: RS485 su coppia intrecciata
• Velocità: 1200, 2400, 9600, 19200, 56700 baud
• Parità: nessuna / pari / dispari
• Protocollo: Modbus / Jbus
• Funzioni supportate: 3, 6 e 16
• Lunghezza di raggruppamento: 30 registri
• Alimentazione: 10–30 VDC
• Consumo: 0.25 W - 10 mA (tip.) @ 24 V DC
• Connessioni: morsetti a vite passo 5.0 mm
• Dimensioni: 18 (L) x 98 (A) x 62 (P) mm
• Peso: 55 g
• Montaggio: su guida DIN simmetrica
• Posizione di funzionamento: indifferente
• Temperatura di funzionamento: -20°C a 80°C
• Umidità ambiente: 10–90 % RH – senza condensazione
