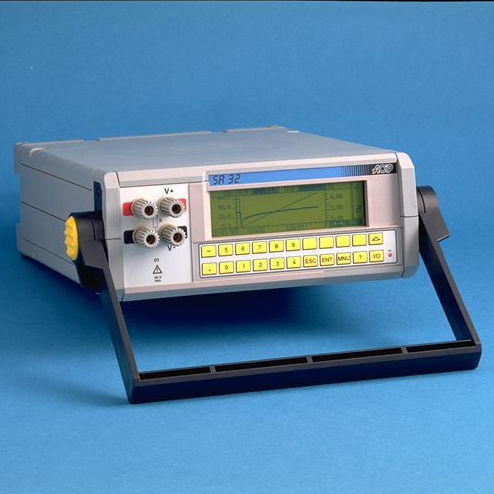

Modulo di acquisizione dati con uscita analogica SA32

di temperaturadi tensionemulticanale

Il sistema di acquisizione dati analogico SA 32 è dedicato alla misura, al monitoraggio e alla registrazione di segnali analogici su 32 canali a 2 fili o 8 canali a 4 fili. - Tensione: 0-10 V - Corrente: 0-20 e 4-20 mA con shunt esterni - Termocoppie: Tipo K/T/J/S/B/N con o senza compensazione del giunto freddo - Resistenza: 3000 Ω - RTD: Pt100 in 3 o 4 fili - Contatti a secco Il sistema di acquisizione dati analogico SA 32 è dedicato alla misura, al monitoraggio e alla registrazione di segnali analogici su 32 canali a 2 fili o 8 canali a 4 fili. Progettato con flessibilità e precisione, questo sistema può essere utilizzato in numerose applicazioni, in loco o in laboratorio. SA 32 consente di programmare 100 indirizzi, che possono essere definiti per misurare canali reali (fino a 32 canali) o canali virtuali utilizzati per eseguire calcoli/funzioni matematiche. La scansione dei canali di ingresso viene effettuata da un circuito logico CMOS. La scansione è organizzata in "task" o procedure di scansione, che definiscono cosa scansionare (canali), come scansionare (avvio e arresto della scansione, velocità di scansione) e come elaborare i risultati (memoria di massa, uscita RS 232). L'utente ha accesso a 16 task, quindi a 16 diversi sottogruppi di scansione. Il datalogger è completamente programmabile tramite tastiera e menu di aiuto sullo schermo, oppure tramite interfaccia RS 232 utilizzando il software LTC 32W fornito con l'unità. Il display LCD retroilluminato visualizza 2 canali contemporaneamente in formato digitale o grafico (definizione di 150 punti) su una base temporale regolabile da 1 s a 1 min. Consente inoltre di richiamare sullo schermo i valori memorizzati per visualizzarli in formato digitale o grafico.
