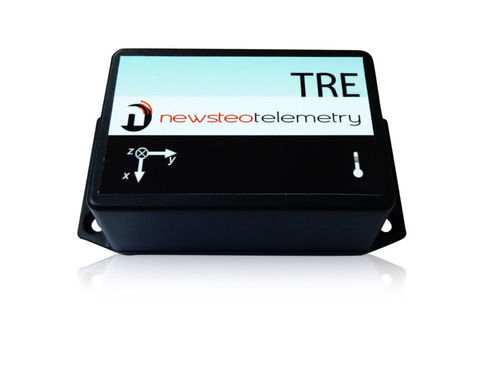

Registratore digitale TRE37-001

di urtiper reteper acquisizione dati

Descrizione Il TRE37 misura e registra le condizioni di trasporto delle merci, tracciando gli urti e le variazioni di temperatura e umidità. Ogni evento viene registrato nel tempo. I dati possono essere scaricati e analizzati su un PC. Modalità operative

• Vivo/Registrazione: prima di inviare il pacco, l'utente attiva la modalità "registrazione". Non appena viene attivata, il TRE memorizza i valori nella sua memoria. I dati registrati possono essere letti con il Monitor RF. Al termine del trasporto, l'utente interrompe la registrazione e può recuperare i dati dalla memoria.
• Monitoraggio: Applicazioni di monitoraggio in tempo reale: il TRE invia i dati misurati al PC in tempo reale. Se la comunicazione non è possibile, il logger memorizza i dati e li invia non appena è possibile una connessione. È possibile utilizzare una modalità silenziosa per il trasporto aereo; in questo caso, per recuperare i dati registrati è necessario utilizzare la funzione "trova prodotti in modalità silenziosa" nel software RF Monitor.

Dotato di

• Custodia IP65
• Antenna interna
• Alimentazione: batteria al litio da 1 A

Riassunto dei sensori Accelerometro: da -16g a +16g su 3 assi Temperatura: da -40°C a 85°C Umidità: 0...100% RH Luminosità: ------ Sensore d'urto 1 accelerometro che misura su 3 assi (XYZ) Intervallo di misurazione: da -16g a +16g su ciascun asse Soglia minima: -1g a +1g su ciascun asse (XYZ) Risoluzione: 14 bit - 3,9 mg Precisione a 25°C: ±0,5g da -16g a +16g (senza risonanza). Se l'urto è troppo elevato in questo intervallo, il TRE si satura a 16g e registra la misura. Rumore: 65 mg Calibrazione: Calibrazione effettuata in fabbrica dal produttore Deriva di precisione: Possibile deriva di 10 mg/anno su ciascun asse per 4 anni. Non garantito dopo 4 anni. Larghezza di banda: 1600 Hz Sensore di temperatura Campo di misura: da -40°C a 85°C Precisione: ±0,2°C per (0... 60°C) Risoluzione: 0.015°C Tempo di risposta: <10 secondi Deriva a lungo termine: <0,05 K / anno Sensore di umidità Campo di misura: 0...100% RH Precisione: ±1,8% RH (0...80% RH) a 23°C Risoluzione: 0.003% RH (punto di rugiada max 80°C) Tempo di risposta: <10 secondi Deriva a lungo termine: <0,5% RH / anno Alimentazione / Batteria Primario: 1 batteria al litio tionile di taglia A (3,6 V) con connettore Secondario: 1 batteria alcalina AA (1,5 V) nel portapile Intervallo di temperatura di funzionamento con batterie al litio: da -40°C a +60°C (fino a 85°C di picco), ma la custodia potrebbe danneggiarsi Intervallo di temperatura di funzionamento con batterie alcaline: da -10°C a +50°C Intervallo di temperatura consigliato per massimizzare l'autonomia del prodotto: +5°C a 35°C Durata delle batterie a 25°C: quasi 2 anni (litio) / circa 1 anno (alcaline) Fornitore delle batterie: Newsteo (litio) / Qualsiasi fornitore (alcaline) Sostituibili dall'utente: Sì (connettore-spina per il litio; portabatterie per l'alcalina) Tempo, memoria e comunicazioni RTC: orologio in tempo reale integrato per la registrazione delle misure. Risoluzione: 1 s. Deriva massima: 2 minuti/mese a 25°C. L'ora viene impostata in produzione. Memoria flash: 16 Mbits flash, o 129.000 blocchi di misura (gli urti richiedono 2 blocchi). Esempio di capacità in una campagna di 2 anni: 1 misura di inclinazione e temperatura ogni 15 minuti = 70.080 registrazioni; 29.000 registrazioni di shock. Comunicazione wireless: Funziona su banda ISM, dispositivo a corto raggio (progettato per il mercato europeo utilizzando la banda 868 MHz). Antenna: antenna interna Portata: 100 metri in spazio aperto ILS: Sensore magnetico per le azioni dell'utente (risvegliare il prodotto in modalità ibernazione; attivare una misura al di fuori della frequenza di misurazione definita) Fisico Colore: nero Materiale: Plastica Caratteristiche della custodia: La custodia include 2 fori per il fissaggio a parete o all'interno di una confezione Dimensioni (senza copriflangia / con copriflangia): Lunghezza: 84,80 mm / 110,15 mm Larghezza: 56 mm / 56,20 mm Altezza: 22 mm / 26,2 mm Peso circa: 160 g (batterie al litio incluse) Livello IP: IP65 Caratteristiche/specifiche tecniche

• Modello: TRE37-001
• Sensori: accelerometro a 3 assi, sensore di temperatura, sensore di umidità
• Range di misurazione degli urti: da -16g a +16g per asse; risoluzione 14 bit (3,9 mg); precisione ±0,5g a 25°C
• Range di temperatura: da -40°C a 85°C; precisione ±0,2°C (0...60°C); risoluzione 0,015°C
• Range di umidità: 0...100% RH; precisione ±1,8% RH (0...80% RH) a 23°C; risoluzione 0,003% RH
• Memoria: 16 Mbits flash (≈129.000 blocchi)
• Wireless: Banda ISM (868 MHz per l'Europa); antenna interna; portata tipica 100 m in spazio aperto
• Batteria: Primaria al litio tionile A (3,6 V) o alcalina AA da 1,5 V; sostituibile dall'utente
• Protezione: Custodia IP65
• Peso: ≈160 g (con batteria al litio)
