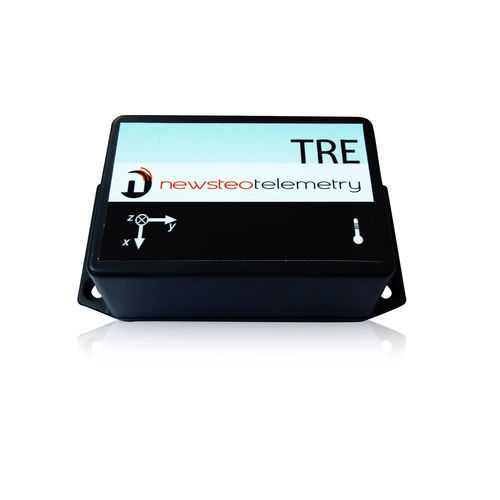

Registratore di dati di accelerazione TRE35-001

di temperaturacon interfaccia PCsenza fili

Panoramica
Il TRE35-001 consente di misurare e registrare le condizioni di trasporto per tracciare urti e variazioni di temperatura. Ogni evento è marcato con timestamp. I dati si scaricano e analizzano su PC tramite il software RF Monitor; il dispositivo supporta registrazione locale e trasmissione in tempo reale.

Campo di misura

• -16g a +16g (accelerometro)
• -40°C a +85°C (temperatura)

Precisione

• Accelerometro: 0,5g (precisione indicata)
• Temperatura: ±0,3°C per -30°C…+70°C; ±1°C per gli estremi (-40°C…-30°C e +70°C…+85°C) (precisione indicata)
• Temperatura (tabella): ±0,2°C per 0…60°C

Modalità di funzionamento

• Live/Record: l'utente attiva la registrazione prima della spedizione; il TRE35-001 memorizza valori con timestamp e permette l'estrazione tramite RF Monitor.
• Monitoring (in tempo reale): il dispositivo invia i dati registrati al PC in tempo reale; se la comunicazione non è possibile, registra localmente e invia quando la connessione riprende.
• Modalità silenziosa (per trasporto aereo): il dispositivo può funzionare in modalità silenziosa; i dati registrati sono recuperabili con la funzione "find products in silent mode" in RF Monitor.

Funzionalità incluse / note

• Custodia IP65 (segnalata nella descrizione del prodotto)
• Antenna interna
• Pila primaria al litio 1 A (elencata)
• Certificazione: CE

Caratteristiche / specifiche tecniche

• Modello: TRE35-001
• Set di sensori: 1 accelerometro che misura su 3 assi (XYZ)
• Campo di misura accelerometro: -16g a +16g su ciascun asse
• Soglia minima accelerometro: -1g a +1g su ciascun asse (XYZ)
• Risoluzione accelerometro: 14 bit - 3,9 mg
• Precisione accelerometro a 25°C: ±0,5g da -16g a +16g (senza risonanza)
• Se l'urto supera il campo, il TRE registra clip a 16g
• Rumore accelerometro: 65 mg
• Taratura accelerometro: calibrazione effettuata in fabbrica dal produttore
• Deriva di precisione: possibile deriva di 10 mg/anno su ogni asse per 4 anni (non garantita dopo 4 anni)
• Banda passante accelerometro: 1600 Hz
• Campo misura sensore temperatura: -40°C a +85°C
• Esempi di precisione sensore temperatura: ±0,2°C per 0…60°C; ±0,3°C per -30…+70°C; ±1°C per estremi [-40…-30°C] e [+70…+85°C]
• Risoluzione temperatura: 0,015°C
• Tempo di risposta temperatura: <10 seconds
• Deriva temperatura a lungo termine: <0,05 K/anno (elencata)
• Alimentazione: 1 batteria Litio Thionyl formato A (3,6V) con connettore; alternativa 1 batteria alcalina AA (1,5V) in portabatteria
• Intervallo di funzionamento (con litio): -40°C a +60°C (picchi fino a +85°C ma il case può danneggiarsi)
• Intervallo di funzionamento (con alcalina): -10°C a +50°C
• Intervallo di temperatura consigliato per massimizzare l'autonomia: +5°C a +35°C
• Durata batteria a 25°C: quasi 2 anni (litio); circa 1 anno (alcalina)
• Fornitore batteria (elencato): Newsteo (litio); alcalina: qualsiasi fornitore
• Batteria sostituibile dall'utente: sì (connettore per litio; portabatteria con polarità corretta per alcalina)
• RTC: orologio in tempo reale integrato per marcatura temporale delle misure; risoluzione: 1 s; deriva max: 2 minuti/mese a 25°C; ora impostata in produzione
• Memoria flash: 16 Mbits flash (≈129.000 blocchi di misura). Esempio di capacità: campagna di 2 anni con 1 inclinazione e misura della temperatura ogni 15 minuti (70.080 registrazioni) e ~29.000 registrazioni d'urto
• Comunicazione wireless: opera su banda ISM, dispositivo a corto raggio; progettato per il mercato europeo su 868 MHz
• Antenna: interna
• Portata: 100 metri in campo aperto
• ILS: sensore magnetico per azioni utente (risveglio dall'ibernazione; forzare una misura fuori dalla frequenza definita)
• Colore: Nero
• Materiale: Plastica
• Caratteristiche del case: il case include 2 fori per il fissaggio a parete o all'interno di un pacco
• Dimensioni senza copertura flangia: Lunghezza 84,80 mm; Larghezza 56 mm; Altezza 22 mm
• Dimensioni con copertura flangia: Lunghezza 110,15 mm; Larghezza 56,20 mm; Altezza 26,2 mm
• Peso approx.: 160 g (batterie al litio incluse)
• Livello IP (tabella): IP54
