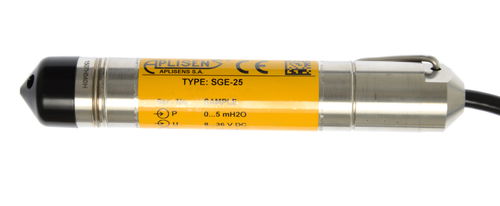

Sensore di livello idrostatico SGE-25.Smart

per liquidiHART4-20 mA

La sonda di livello SGE-25.Smart è indicata per la misurazione dei livelli dei liquidi in serbatoi, pozzi profondi o piezometri. Principi di funzionamento, struttura La sonda misura i livelli dei liquidi basandosi su una semplice relazione tra l’altezza della colonna di liquido e la pressione idrostatica risultante. La misurazione della pressione viene effettuata a livello del diaframma di separazione della sonda immersa ed è correlata alla pressione atmosferica tramite un capillare presente nel cavo. L’elemento sensibile attivo è un sensore piezoresistivo al silicio separato dal fluido da un diaframma isolante. L’amplificatore elettronico, che opera in combinazione con il sensore, è inoltre dotato di un circuito di protezione da sovratensione, che protegge la sonda dai danni causati da interferenze indotte da scariche atmosferiche o da apparecchiature elettriche ad alta corrente collegate. Configurazione È possibile configurare i seguenti parametri metrologici: ¨ le unità di misura della pressione; ¨ i punti iniziale e finale dell’intervallo impostato; ¨ la costante di tempo di smorzamento;
