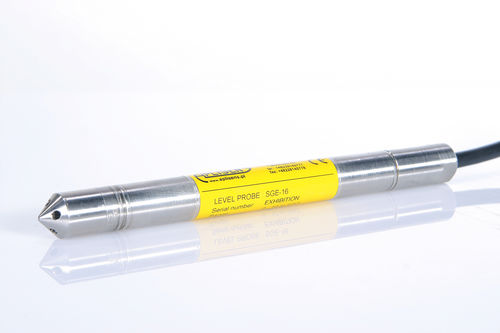

Sensore di livello idrostatico SGE-16

per liquidi4-20 mAATEX

La sonda SGE-16 è un dispositivo specializzato progettato per misurare i livelli dell’acqua in piezometri o pozzi di diametro ridotto. Principi di funzionamento, struttura La sonda misura i livelli dei liquidi basandosi su una semplice relazione tra l’altezza della colonna di liquido e la pressione idrostatica risultante. La misurazione della pressione viene effettuata a livello del diaframma di separazione della sonda immersa ed è collegata alla pressione atmosferica tramite un capillare presente nel cavo. L’elemento sensibile attivo è un sensore piezoresistivo al silicio separato dal mezzo da un diaframma isolante. L’amplificatore elettronico, che opera in combinazione con il sensore e ha lo scopo di normalizzare il segnale, è inoltre dotato di un circuito di protezione da sovratensione, che protegge la sonda dai danni causati da interferenze indotte da scariche atmosferiche o da apparecchiature di ingegneria a corrente forte associate. Circuito di protezione da sovratensione integrato Certificato marittimo DNV ATEX - Sicurezza intrinseca
