Trasmettitore di pressione assoluta APM-2

differenziale4-20 mAHART

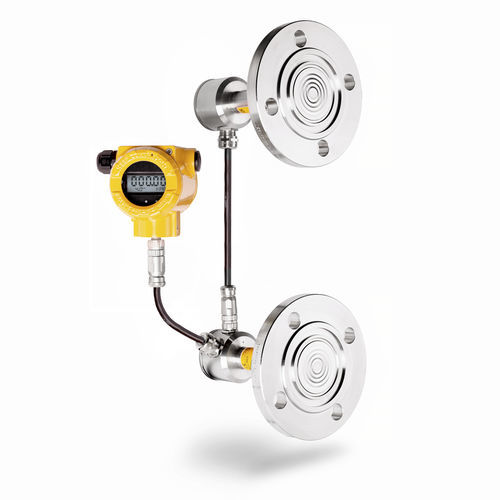

Il trasmettitore elettronico modulare di pressione differenziale APM-2 è indicato per la misurazione idrostatica del livello in serbatoi chiusi, della densità o del confine di fase. Il sistema di misurazione è costituito da 3 moduli separati: un’unità centrale e due trasmettitori di pressione assoluta. Il livello viene calcolato nell’unità centrale sulla base delle misurazioni effettuate dai due trasmettitori di pressione. Il trasmettitore di alta pressione misura la pressione idrostatica del liquido nel serbatoio, mentre quello di bassa pressione misura la pressione dei gas presenti sopra il liquido. La pressione differenziale viene calcolata nell’unità centrale. Con le impostazioni predefinite dell’unità centrale, il trasmettitore di alta pressione è configurato per il collegamento diretto con l’unità centrale (PC1). L’utente può assegnare questa funzione al secondo trasmettitore modificando la configurazione nell’unità centrale tramite il menu locale o il protocollo HART. I punti di misura possono trovarsi a diverse decine di metri di distanza l’uno dall’altro. L’involucro delle unità centrali è realizzato in lega di alluminio fusa o in acciaio inossidabile con grado di protezione IP66 o IP67 ed è dotato di display locale e pulsanti per la configurazione. L’elemento di misura di ciascun trasmettitore di pressione assoluta è costituito da un sensore al silicio piezoresistivo, separato dal fluido tramite un diaframma e un liquido manometrico. L’attacco di processo dei trasmettitori di pressione assoluta può essere a tenuta a diaframma o a filettatura a filo. Grazie all’utilizzo delle guarnizioni a membrana, i trasmettitori possono essere impiegati per la misurazione di fluidi contaminati, fluidi ad alta viscosità, fluidi molto caldi o molto freddi, oppure fluidi che richiedono un attacco di processo sanitario. Le unità elettroniche dei trasmettitori di pressione sono racchiuse in involucri sigillati in acciaio inossidabile con grado di protezione IP67.
