Software CAD TcpTUNNEL CAD

per topografiadi allineamento3D

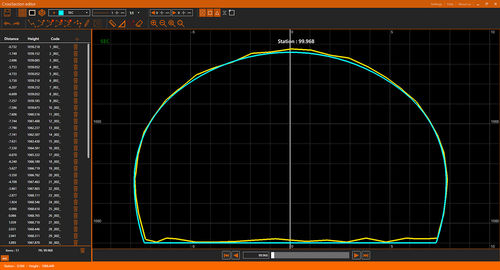

Questa applicazione CAD elabora i dati di rilievo delle gallerie misurati dalle stazioni totali che eseguono TcpTunnel o altri programmi. TcpTunnel CAD calcola dai punti e dall'allineamento le sezioni trasversali, che possono essere filtrate e modificate, e permette di confrontare con il modello del tunnel disegnato come polilinea. È anche possibile disegnare profili in modalità singola o foglio con molteplici opzioni di personalizzazione, oltre a generare il modello 3D del tunnel. L'applicazione calcola anche aree e volumi di infra o sovrascavo, generando rapporti che possono essere stampati o esportati in vari formati. Ogni progetto è composto da un allineamento orizzontale e verticale allineamento orizzontale e verticale, modelli di tunnel e file di punti, supportando diversi formati di file come LandXML, Trimble TXL, ecc. Modelli I modelli possono essere definiti da parametri o selezionando una polilinea in CAD. È possibile applicare diversi modelli a intervalli di allineamento e interpolare le loro dimensioni. Disegno delle sezioni trasversali Le sezioni trasversali misurate possono essere calcolate da punti, ed è possibile disegnarle in modo individuale ci sono opzioni per etichettare le differenze tra il progetto e le sezioni trasversali misurate così come stazione, altezze, aree, ecc. È possibile creare una vista 3D è possibile creare una vista 3D delle sezioni trasversali misurate come un disegno wireline.
