Software visualizzatore Tcp TUNNEL Scan

CADdi progettazionedi posizionamento

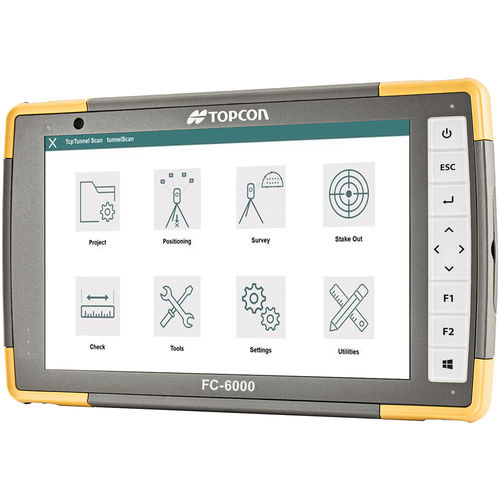

TcpTUNNEL Scan si installa su un tablet Windows collegato alla stazione totale robotica di scansione TOPCON GTL-1000. Il software comanda la scansione della volta o del fronte del tunnel e mostra la nuvola di punti in un potente visualizzatore 3D. Le sezioni trasversali del tunnel ad alta definizione sono calcolate e possono essere confrontate con il progetto del tunnel, mostrando le aree di underbreak e overbreak. Selezionando qualsiasi punto del profilo sullo schermo, il puntatore laser segna la posizione nel tunnel e viceversa. TcpTUNNEL Scan facilita la tracciatura del fronte della galleria, per esempio i punti di perforazione per la prossima sequenza di scavo con brillamento, i punti sulla dima, i bulloni di roccia, la superficie stradale e altro. Definizione del progetto Ogni progetto è definito dagli allineamenti orizzontali e allineamenti orizzontali e verticali, dal disegno del tunnel e dalle nuvole. I dati possono essere estratti da disegni CAD o importati da LandXML, IFC e altri formati. Posizionamento e orientamento Lo strumento deve essere posizionato e orientato tramite coordinate, l'angolo o la resezione. È anche possibile ottenere il posizionamento attuale eseguito da Topcon MAGNET® Field software di raccolta dati. Raccolta dati TcpTUNNEL Scan controlla la scansione della della volta o del fronte del tunnel, con filtri opzionali per stazione gamma e distanza. Un potente visualizzatore 3D permette di rivedere la nuvola di punti e controllare le misure.
