Software di analisi di dati Tcp Scancyr

di simulazionedi visualizzazionevisualizzatore

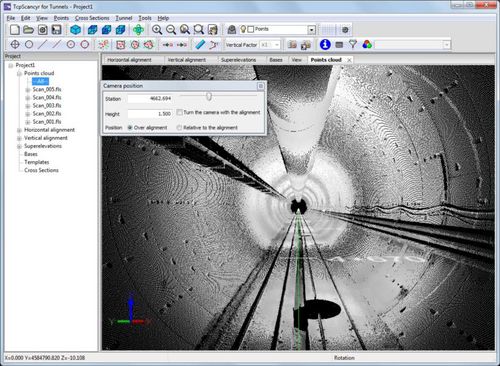

Questa potente applicazione calcola le sezioni trasversali di tunnel per strade o ferrovie, basandosi sui dati dello scanner laser. Partendo dalla nuvola di punti, vengono calcolate le sezioni trasversali, che possono essere modificate da un potente editor. Possono essere visualizzate in 2D o 3D, mostrando le zone di infra e sovrascavo, e possono anche essere esportate in DXF, con molteplici opzioni di personalizzazione. Il programma genera anche altri risultati come rapporti di area e volume, deviazione dell'allineamento reale, mappa di ispezione, ortoimmagini e simulazione video del tunnel. Dati di ingresso Allineamenti orizzontali e verticali e superelevazione tramite input numerico o conversione da altri formati commerciali formati commerciali. Modelli di tunnel teorici, che possono consistere in vari strati, definiti da parametri o dall'importazione di un file DXF. Una volta che questi dati sono stati definiti, le informazioni punti presi dallo scanner vengono aggiunte tramite una serie di file di coordinate o con intensità e intensità e colore. Visualizzazione dei punti I punti possono essere esaminati usando un visualizzatore tridimensionale tridimensionale, con la possibilità di cambiare tra vista ortogonale e prospettiva. La posizione della telecamera può essere controllata direttamente sull'allineamento o su una posizione relativa, permettendo alla stazione e all'altezza di essere alterate. Il livello di dettaglio della presentazione può essere modificato per ottimizzare la velocità. La simbologia assegnata ai punti può essere configurata usando una varietà di metodi come l'angolo, differenza di altezza, spostamento, colore naturale, intensità, in/out, ecc. L'applicazione include anche strumenti interattivi per filtrare i punti in base a diversi criteri.
