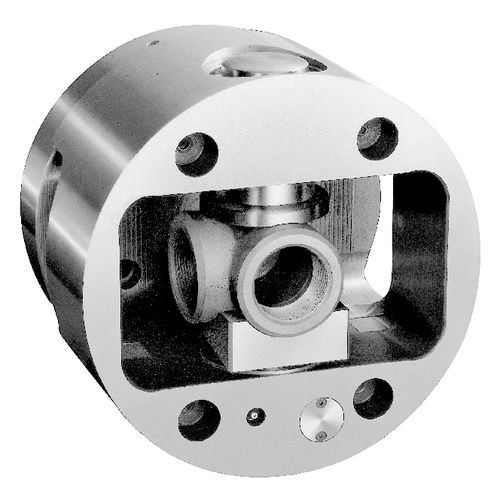

Mandrino automatico MDE series

in acciaiodi precisioneautocentrante

MANDRINO DI INDICIZZAZIONE CON BLOCCAGGIO E INDICIZZAZIONE AUTOMATICI - (8×45°) MDE è un mandrino a indicizzazione automatica con bloccaggio e indicizzazione idraulici. Non è autocentrante. VANTAGGI - realizzato in acciaio speciale ad alta resistenza temprato e cementato 60HRC UNI18NiCrMo5, per mantenere un elevato grado di precisione, affidabilità e qualità - movimento di indexaggio (brevetto tecnomors) semplice e affidabile con un solo pistone che lavora in rotazione e in posizione di bloccaggio. Precisione di indicizzazione ± 1' - sistema di guida del bloccaggio e del meccanismo di indicizzazione. Questo sistema utilizza 2 cuscinetti a rulli diritti precaricati radialmente e 1 cuscinetto assiale - guarnizioni contro la contaminazione da parte di refrigerante, trucioli o polvere - precisione costante e duratura - facile installazione sulla macchina - il mandrino è collegato al collettore dell'olio rotante posteriore grazie al tubo nido. Questo sistema di tubi è fornito con frizioni in acciaio temprato per la rettifica - sistema di compensazione della forza centrifuga per i pezzi soggetti a deformazioni, per ottenere una maggiore produttività - dispositivo di controllo dell'indicizzazione - un buon livello di automazione cresce con l'utilizzo di robot per il carico e lo scarico dei pezzi - il processo di indicizzazione è possibile anche in posizione di rotazione per consentire un rapido passaggio della posizione di indicizzazione. La velocità di rotazione non deve essere alla massima potenza - l'indicizzazione richiede, con il controllo della posizione, circa 2-4 secondi per 90°, a seconda delle dimensioni del mandrino - sistema idraulico molto semplice basato su 2 porte del meccanismo di indicizzazione, 2 porte dei pistoni di serraggio e 1 scarico del collettore - il pistone di serraggio è collegato a un dispositivo di sicurezza e mantiene la lavorazione saldamente afferrata nelle ganasce anche in caso di perdita completa di pressione
