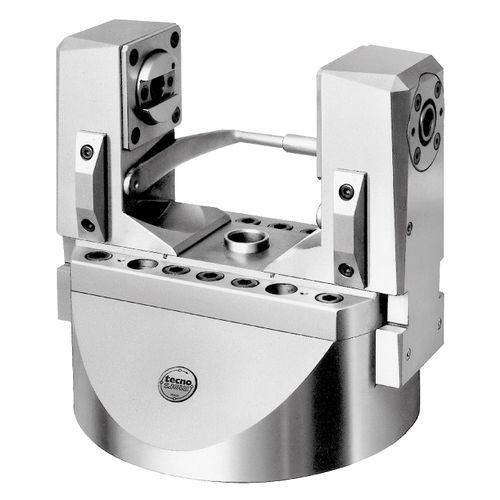

Mandrino di serraggio di pezzo di precisione MADT series

autocentrantecilindricoin acciaio

MANDRINO DI INDICIZZAZIONE CON BLOCCAGGIO DELLA BARRA DI TRAZIONE E INDICIZZAZIONE MANUALE I mandrini della serie MADT sono autocentranti. Il bloccaggio delle ganasce è automatico attraverso un tirante e un cilindro posteriore e il sistema di indexaggio manuale. - realizzati in acciaio speciale ad alta resistenza temprato e cementato 60HRC UNI18NiCrMo5, per mantenere un elevato grado di precisione, affidabilità e qualità - l'esecuzione delle slitte delle ganasce con fiocco consente una buona finitura della superficie di scorrimento con possibilità di recupero dei giochi conseguenti all'usura - sistema di guida dell'albero con due linee di rulli radiali cilindrici precaricati a grande riempimento e con un cuscinetto a sfere assialmente resistente - movimento di indicizzazione semplice e affidabile: un otturatore conico garantisce l'indicizzazione meccanica. Precisione di indicizzazione ±1'30" - tenuta contro la contaminazione da refrigerante, trucioli e polvere - precisione costante e duratura - facile installazione sulla macchina - standard con 4 indicizzazioni a 90° + 1 indicizzazione a 45°. - Su richiesta sono disponibili posizioni di indicizzazione speciali (8×45°, 6×60°) VANTAGGI - serraggio autocentrante - grande capacità di serraggio - versioni con ganasce lunghe per pezzi che richiedono un grande raggio di rotazione - installazione semplice e veloce sulla macchina, è richiesto solo il collegamento al cilindro idraulico del tornio - produzione di pezzi diversi e anche di piccole serie - pezzi con grande raggio di rotazione e flange di grande diametro - può essere applicato alla stessa macchina con un mandrino convenzionale a 3 griffe grazie al rapido riattrezzamento che aumenta la flessibilità e la produttività dell'unità - il dispositivo di indicizzazione che consente un rapido cambio tra gli assi di lavoro multipli - buona accessibilità agli utensili grazie alla forma del mandrino Temperatura ambiente 5-60°C
