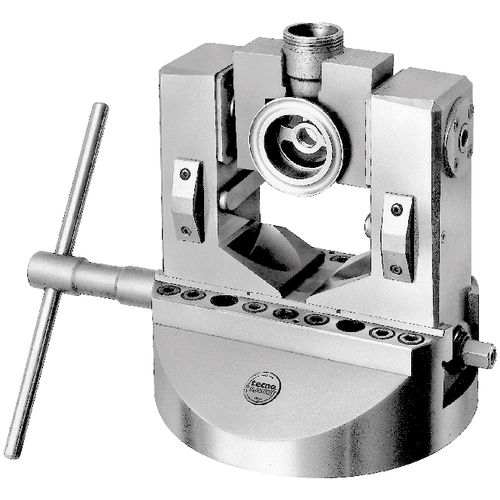

Mandrino di serraggio di pezzo a chiave MADV series

di precisioneautocentrantecilindrico

MANDRINO DI INDICIZZAZIONE CON BLOCCAGGIO E INDICIZZAZIONE MANUALE I mandrini della serie MADV sono autocentranti. Nella versione MADV il serraggio delle ganasce è manuale grazie a una chiave di manovra e a un sistema di indicizzazione manuale. - realizzati in acciaio speciale ad alta resistenza temprato e cementante 60HRC UNI18NiCrMo5, per mantenere un elevato grado di precisione, affidabilità e qualità - l'esecuzione delle guide delle ganasce con punte di centraggio consente una buona finitura della superficie di scorrimento con possibilità di recupero dei giochi conseguenti all'usura - movimento di indicizzazione semplice e affidabile: l'otturatore conico garantisce l'indicizzazione meccanica. Precisione di indicizzazione ±1'30" - sistema di guida dell'albero con due linee di rulli cilindrici precaricati di grandi dimensioni in senso radiale e con un robusto cuscinetto a sfere assiale in senso assiale - guarnizioni contro la contaminazione da refrigerante, trucioli e polvere - precisione costante e duratura - facile installazione sulla macchina. - standard con 4 indicizzazioni a 90° + 1 indicizzazione a 45°. Su richiesta sono disponibili posizioni di indexaggio speciali (8×45°, 6×60°). VANTAGGI - serraggio autocentrante - grande capacità di serraggio - versioni con ganasce lunghe per pezzi che richiedono un grande raggio di rotazione - può essere utilizzato su qualsiasi macchina utensile (tornio, fresatrice, ecc.) - la grande corsa delle ganasce rende possibile il bloccaggio di profili complessi che non potrebbero essere bloccati con un mandrino automatico/span> - realizzazione di prototipi, campioni e serie anche di pezzi di grandi dimensioni - una vite centrale supportata da un cuscinetto assiale scorrevole trasmette la forza di serraggio alle ganasce Temperatura ambiente 5-60°C Emissioni sonore (pressione sonora) ≤ 70 db (A) in ogni direzione
