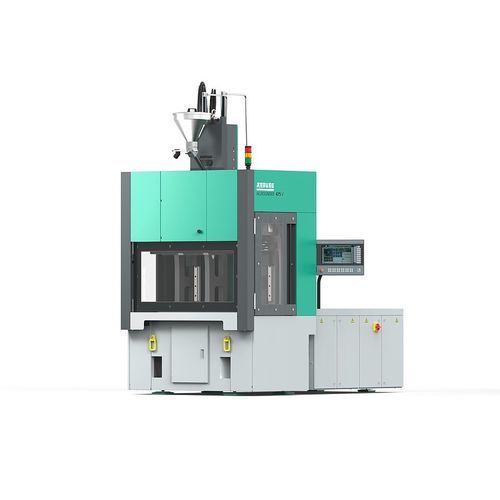

Pressa ad iniezione verticale ALLROUNDER V

elettricaidraulicaper PA6

Panoramica La serie ALLROUNDER V comprende presse ad iniezione verticali progettate per la sovrainiezione di inserti e la produzione di componenti ibridi. Il sistema a spazio libero verticale consente accesso allo stampo da tre lati e supporta inserimento/estrazione manuale o automatizzato durante il ciclo di iniezione. I gruppi di chiusura verticali, ad elevata rigidità e precisione, proteggono lo stampo e riducono l'usura.

Vantaggi in breve

• Specifico per settore Configurazioni modulari e dotazioni personalizzabili per soddisfare requisiti settoriali, in particolare per la sovrainiezione flessibile di inserti.
• Accesso libero Il sistema a spazio libero verticale rende lo stampo accessibile da tre lati; supporta operazioni manuali e automatizzate durante l'iniezione.
• Ergonomia Ridotte altezze del piano di lavoro, protezioni e molteplici opzioni di configurazione per un funzionamento ergonomico e sicuro.
• Protezione dello stampo Arco a C montato su snodo e parallelismo preciso dei gruppi di chiusura per una trasmissione di forza ottimale e minore usura dello stampo.

Caratteristiche

• Sovrainiezione Supporto per sovrainiezione automatica con tavoli rotanti a due postazioni e robot multi-asse per alimentazione continua e manipolazione sicura di inserti flessibili.
• Opzioni di alimentazione Layout verticale che facilita carico/scarico manuale ergonomico; compatibile con sistemi di alimentazione completamente automatizzati.
• Tavoli di trasferimento e indicizzazione Tavoli scorrevoli e tavoli rotanti permettono operazioni simultanee e maggiore rendimento; opzioni a due postazioni per aumentare l'efficienza dei cicli.

Esempi di componenti

• icam connector Connettori a otto poli con guarnizione per fotocamere digitali, prodotti su presse con tavolo rotante bicomponente per elevate produzioni.
• Passacavi Passacavi flessibili prefabbricati e inseriti in più cavità mediante robot multi-asse o a sei assi.
• Inserto spina Pin metallici preformati in PA6 sovrainiettati su ALLROUNDER V e rielaborati su ALLROUNDER elettrici per assemblaggi ibridi.

Dati tecnici (selezione) Generale: sistema a spazio libero verticale, configurazioni modulari; versioni idrauliche ed elettriche a seconda del modello. Opzioni di controllo: SELOGICA ND con touchscreen.

ALLROUNDER 520 V
Distance between tie bars: 520 x 520 mm
Clamping force: 1600, 2000 kN
Injection unit (according to EUROMAP): 170, 290, 400, 800

ALLROUNDER 475 V
Sistema a spazio libero verticale
Forza di chiusura: 1000 kN
Unità di iniezione (conforme a EUROMAP): 100, 170, 290, 400

ALLROUNDER 420 V
Distance between tie bars: 420 x 420 mm
Clamping force: 800, 1000 kN
Injection unit (according to EUROMAP): 70, 100, 170, 290, 400

ALLROUNDER 375 V
Sistema a spazio libero verticale
Forza di chiusura: 500 kN
Unità di iniezione (conforme a EUROMAP): 100, 170, 290

ALLROUNDER 275 V
Sistema a spazio libero verticale
Forza di chiusura: 250 kN
Unità di iniezione (secondo EUROMAP): 70, 100
