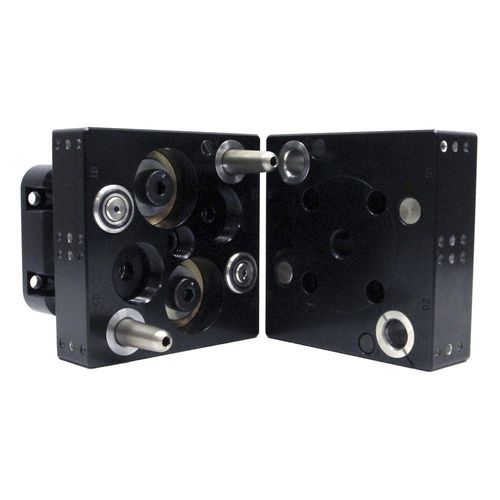

Accoppiatore meccanico UC-GK2

per robotmultiportacompatto

Panoramica del prodotto

• Accoppiatore utilitario progettato per il collegamento rapido dei moduli utilità standard ATI.
• Corpo compatto con quattro superfici di montaggio per un fissaggio stabile dei moduli.
• Meccanismo di compliance integrato per garantire un accoppiamento affidabile in caso di disallineamento.
• Opzioni per sensori di presenza per rilevare il collegamento lato utensile.
• Compatibile con cilindri di azionamento e attuatori lineari per l’attuazione.
• Perni di allineamento in acciaio inossidabile temprato per posizionamento ripetibile.

Caratteristiche del prodotto

• 4 superfici di montaggio per accettare i moduli utilità ATI standard.
• Compliance X/Y e Z integrata (±4,1 mm X/Y, 2 mm Z) per compensare le variazioni di allineamento.
• Tipo di bloccaggio: Nessuno.
• Due porte integrate con connettori di tipo verificato.
• Intervallo di temperatura di esercizio adatto ad applicazioni industriali (-28,9 °C a 65,6 °C).
• Forza minima di accoppiamento: 980 N.

Specifiche (tabella)
Specification : Value
Compliance Type : Integrated
Locking Type : None
Minimum Coupling Force : 980 N
Minimum Operating Temperature : -28.9 °C
Maximum Operating Temperature : 65.6 °C
Module Flats : 4
Module Type : Medium
Number of Ports : 2
Port Type : Checked
Weight :
X/Y Compliance Range : ±4.1 mm
Z Compliance : 2 mm

Specifiche tecniche

• Codice modello: UC-GK2
• Tipo di compliance: Integrata
• Tipo di bloccaggio: Nessuno
• Forza minima di accoppiamento: 980 N
• Intervallo di temperatura di esercizio: -28,9 °C a 65,6 °C
• Superfici di montaggio del modulo: 4
• Tipo di modulo: Medio
• Numero di porte: 2
• Tipo di porta: Verificata
• Intervallo di compliance X/Y: ±4,1 mm
• Compliance Z: 2 mm
