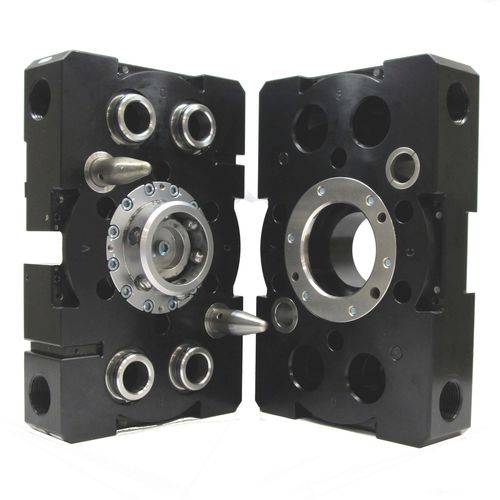

Accoppiatore meccanico UC-GL6L

per robot

Panoramica
L'accoppiatore per utilità UC-GL6L offre conformità modulare e bloccaggio automatico per moduli utilità a montaggio su spigolo. Supporta la rilevazione della presenza lato utensile e il passaggio pneumatico ad alto flusso per semplificare i collegamenti e i cambi attrezzatura nei sistemi automatizzati.

Caratteristiche principali

• (4) superfici di montaggio per moduli utilità ATI a montaggio su spigolo
• Modulo di conformità modulare fissabile al master o allo utensile
• Meccanismo di bloccaggio integrato con sensori per rilevamento presenza e stato di bloccaggio
• Cilindri di azionamento e attuatori lineari disponibili
• (4) porte passanti integrate 1" NPT ad alto flusso; spine di posizionamento in acciaio inossidabile ad alta resistenza

Specifiche tecniche

• Numero modello: UC-GL6L
• Tipo di conformità: Modulare
• Tipo di bloccaggio: Automatico
• Superfici del modulo: 4
• Tipo di modulo: Heavy
• Numero di porte: 4 (1" NPT passaggio ad alto flusso)
• Tipo di porta: Pass Thru
• Peso: 17,1 kg (37,8 lb)
• Intervallo temperatura operativa: -28,9 °C a 65,6 °C (-20 °F a 150 °F)
• Intervallo conformità X/Y: ±7,6 mm (±0,3 in)
• Conformità Z: -11 mm (-0,44 in)
• Caratteristiche: Meccanismo di bloccaggio integrato; sensori integrati per presenza utensile e stato di bloccaggio; cilindri di azionamento e attuatori lineari disponibili

Applicazioni / Compatibilità

• Progettato per moduli utilità ATI a montaggio su spigolo e master/utensili compatibili
• Adatto per effettori finali in automazione, cambi utensile e sistemi di distribuzione delle utilities
