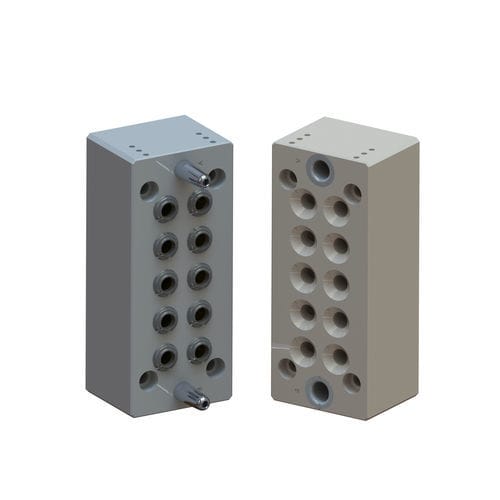

Accoppiatore meccanico UC-GA2

per robotmultiporta

Panoramica prodotto
L'accoppiatore UC-GA2 fornisce connessioni pneumatiche passanti integrate e un'interfaccia di montaggio a due superfici per moduli utility modulari. Progettato per moduli di tipo medio e per l'automazione industriale dove è necessario instradare più linee d'aria tramite un accoppiatore compatto.

Caratteristiche

• (2) superfici di montaggio per Standard ATI Utility Modules
• Dieci porte aria integrate passanti
• Opzioni di connessione porta: G1/4 o 3/8 NPT
• Perni di allineamento in acciaio inossidabile temprato per un accoppiamento ripetibile
• Cilindri di azionamento e attuatori lineari disponibili come accessori compatibili
• È richiesta una piastra adattatrice per il montaggio sui ATI Drive Cylinders

Specifiche tecniche

• Numero modello: UC-GA2
• Tipo modulo: Medio
• Superfici modulo: 2
• Numero di porte: 10 (pass-through)
• Connessioni porte: G1/4 o 3/8 NPT
• Forza minima di accoppiamento: 1400 N (≈315 lbf)
• Temperatura di esercizio: -28,9 °C a 65,6 °C (-20 °F a 150 °F)
• Peso: 4,1 kg (≈9 lb)
• Allineamento: perni di allineamento in acciaio inossidabile temprato
• Tipo di conformità / Tipo di bloccaggio: Nessuno

Montaggio e compatibilità
Il UC-GA2 si monta sui moduli utilità Standard ATI tramite le due superfici di montaggio. È necessaria una piastra adattatrice per fissare l'accoppiatore ai ATI Drive Cylinders. Verificare dimensione e tipo di filettatura delle porte (G1/4 o 3/8 NPT) con le specifiche del sistema pneumatico prima dell'installazione. Contattare il referente ATI per cilindri di azionamento e attuatori lineari compatibili.
