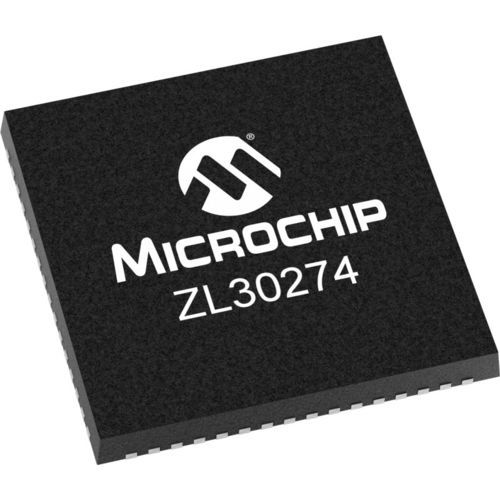

Attenuatore dell'instabilità ZL30274

Lo ZL30274 è un attenuatore di jitter ricco di funzioni con DPLL e cinque sintetizzatori di jitter in uscita a bassissimo livello. Questo dispositivo è ideale per la conversione di frequenza, l'attenuazione del jitter e la sintesi di frequenza in un'ampia gamma di apparecchiature che richiedono un jitter basso (<150fs) e famiglie di frequenze multiple Gli altri dispositivi di questa famiglia includono ZL30731, ZL30732, ZL30733, ZL30734, ZL30631, ZL30632, ZL30633, ZL30634, ZL30635, ZL30641, ZL30642, ZL30643, ZL30644, ZL30645 e ZL30640, destinati ad applicazioni di schede di temporizzazione e schede di linea 5G SyncE e IEEE1588. Caratteristiche del prodotto Caratteristiche aggiuntive Conversione di frequenza any-to-any per canale Ingressi: fino a 6, differenziali o single-ended Uscite: fino a 10 differenziali, fino a 20 CMOS Jitter di uscita <150fs RMS 156,25MHz 12k-20M Consumo di energia del nucleo <0,9W Orologi di ingresso Qualsiasi frequenza di ingresso da 1kHz a 1250MHz Monitoraggio dell'attività e della frequenza per ingresso Commutazione automatica o manuale del riferimento Commutazione reversibile o non reversibile Qualsiasi ingresso può essere un ingresso di sincronizzazione da 0,5Hz a 8kHz per il blocco di frequenza/fase/tempo Ref+Sync Misura della fase in ingresso, risoluzione di 1ps Regolazione della fase per ingresso, risoluzione di 1ps DPLL 2 canali DPLL Commutazione del riferimento senza errori Regolazione della fase per DPLL, risoluzione di 1ps Larghezza di banda programmabile, intervallo di tracciamento, limitazione della pendenza di fase e altre funzioni avanzate Bloccaggio su segnali di ingresso con clock a vuoto Orologi di uscita Qualsiasi frequenza da 0,5Hz a 750MHz
