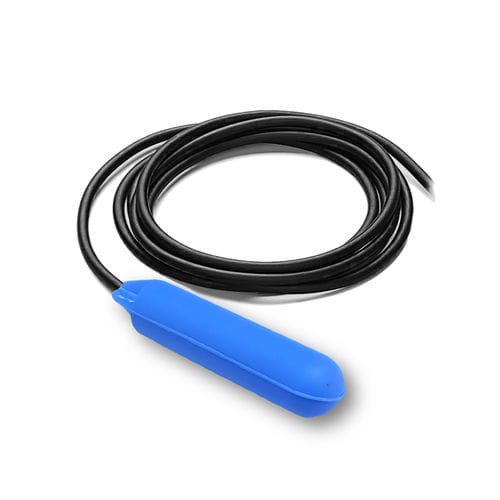

Livellostato elettromeccanico TUBA 1" 1/4

a galleggianteimmersoper liquidi

Panoramica
Il sensore di livello a galleggiante tubolare TUBA-1-1/4 è progettato per il rilevamento del livello in serbatoi, cisterne e recipienti con accesso limitato. Il ridotto diametro Ø36 mm consente l'inserimento attraverso fori stretti garantendo una commutazione precisa per il controllo pompe, allarmi e automazione.

Principio di funzionamento
Il galleggiante si muove con il livello del liquido e aziona un interruttore meccanico interno al raggiungimento dell'angolo prefissato. Sono disponibili i contatti COM, NA e NC per scegliere la logica di riempimento o svuotamento. L'angolo di commutazione ridotto (±20°) assicura un controllo preciso del livello.

Modalità di installazione
Il TUBA-1-1/4 può essere fissato a una asta, sospeso verticalmente sul cavo con zavorra esterna, o montato orizzontalmente sulle pareti del serbatoio mediante un pressa-cavo.

Funzionamento riempimento / svuotamento
In modalità riempimento il contatto interno si chiude in posizione bassa per avviare la pompa. In modalità svuotamento il contatto arresta la pompa in posizione alta. Può essere impiegato singolarmente o in coppia per controllo min/max.

Posizionamento della zavorra
La regolazione del punto di fissaggio della zavorra sul cavo modifica la corsa del galleggiante e l'altezza di intervento. Un corretto posizionamento ottimizza l'angolo di commutazione in presenza di turbolenze o liquidi leggermente carichi. Esempi indicativi: Y min 10 cm -> X ≈ 30–35 cm; Y max 30 cm -> X ≈ 60–65 cm.

Fissaggio
Utilizzare l'accessorio FIXCAB o un pressa-cavo idoneo per mantenere la sospensione e evitare danni alla guaina del cavo. Evitare la formazione di percorsi capillari di infiltrazione.

Collegamento elettrico
I collegamenti devono essere eseguiti in una scatola stagna esterna al serbatoio in ambienti umidi o esterni. È possibile prolungare il cavo con cavo di segnale standard; sono disponibili lunghezze di fabbrica per evitare giunzioni in vasca.

Punti chiave

• Angolo di commutazione ±20° per rilevamento preciso
• Profilo tubolare Ø36 mm per passaggio in fori molto stretti
• Protezione IP68 per installazioni sommerse
• Lunghezze cavo e zavorre personalizzabili

Accessori consigliati

• FIXCAB per fissaggio del cavo
• Zavorre regolabili 175 g / 250 g (resina caricata)
• Relè di controllo livello (es. AT-DR07) e moduli di comando pompe

Specifiche tecniche

• Modello: TUBA-1-1/4
• Diametro galleggiante: Ø36 mm
• Angolo di commutazione: ±20°
• Densità fluidi ammissibile: 0,75–1,50 kg/dm³
• Tensione nominale: 250 VAC/VDC 50/60 Hz
• Corrente di taglio: 12 (6) A (resistiva/induttiva)
• Scocca: copolimero di polipropilene
• Cavo: 3 x 1 mm² neoprene
• Peso (galleggiante senza cavo): ~75 g
• Zavorra (opz.): 175 g resina caricata
• Profondità max d'installazione: 55 m
• Grado di protezione: IP68
• Lunghezze cavo tipiche: 2, 3, 5, 6, 10, 13, 15, 20, 25 m
