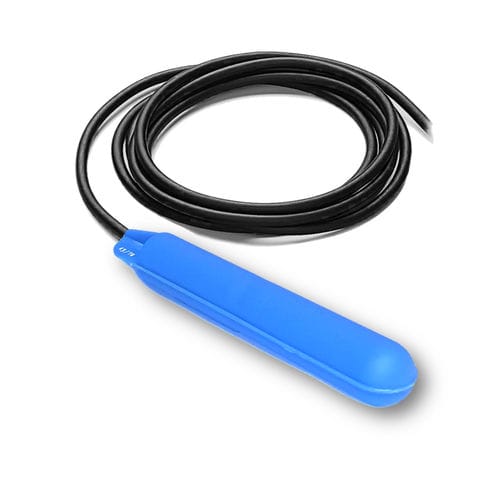

Livellostato a galleggiante TUBA 1"

per liquidiper controllo di pompaper cisterna

Panoramica
Il TUBA 1'' è un interruttore di livello a galleggiante tubolare di piccolo diametro (Ø29 mm) progettato per serbatoi, cisterne e contenitori con accessi ridotti. Il profilo ridotto consente l'inserimento attraverso fori stretti e assicura un'azione di commutazione meccanica precisa. Installazione possibile fino a 55 m di profondità e diverse opzioni di montaggio per applicazioni industriali.

Principio di funzionamento
Il galleggiante si solleva e si abbassa con il livello del liquido. Quando raggiunge il livello impostato, si inclina azionando un interruttore meccanico interno (COM, NO, NC) che apre o chiude un circuito elettrico. Angolo di commutazione approssimativo +/-20° per un'azione precisa.

Modalità di funzionamento

• Modalità svuotamento: il galleggiante comanda l'arresto/avvio della pompa in posizione alta per evitare traboccamenti e interrompe in caso di serbatoio vuoto.
• Modalità riempimento: il galleggiante chiude il circuito in posizione bassa (NC) per avviare il riempimento.
• Controllo a coppia: utilizzo di due galleggianti per regolare i livelli minimo e massimo.

Installazione e regolazione
Il galleggiante può essere sospeso sul cavo con zavorra esterna, fissato a una asta o montato orizzontalmente a parete tramite un pressacavo. La posizione della zavorra sul cavo regola il punto di commutazione. La scatola di collegamento e le entrate cavo devono restare stagne e fuori dal liquido. Lunghezza del cavo configurabile in fabbrica.

Punti chiave

• Diametro molto ridotto (Ø29 mm) per inserimento tramite piccoli fori.
• Commutazione precisa (±20°).
• Densità dei fluidi ammessa: 0,75 – 1,50 kg/dm³.
• Profondità di installazione fino a 55 m; grado di protezione IP68.
• Scocca in copolimero di polipropilene; cavo 3×1 mm² neoprene.
• Lunghezze cavo e zavorre personalizzabili.

Accessori consigliati

• Relè di controllo AT-DR07 per allarmi e interfaccia con quadri.
• Fermo cavo FIXCAB per fissaggio e regolazione in altezza.
• Zavorra in resina 175 g regolabile per ottimizzare il punto di commutazione.

Specifiche tecniche

• Modello: TUBA 1''
• Diametro: Ø29 mm
• Altezza: 180 mm
• Angolo di commutazione: +/-20° (attivazione)
• Angolo di funzionamento meccanico: fino a +/-110°
• Densità dei fluidi: 0,75 – 1,50 kg/dm³
• Profondità max di immersione: 55 m
• Temperatura: fino a 85 °C (opzione TUBA 125 C fino a 125 °C)
• Protezione: IP68
• Scocca: copolimero di polipropilene
• Cavo: 3×1 mm², neoprene
• Caratteristiche elettriche: AC 250 V; interruzione 12 (6) A (12 A resistivo; 6 A induttivo)
• Peso del galleggiante: 60 g
• Zavorra opzionale: 175 g (resina caricata)
• Lunghezze cavo standard: 2, 3, 5, 6, 10, 13, 15, 20, 25 m
