Sensore di livello a galleggiante

per liquidiper liquidi corrosiviper liquidi aggressivi

Descrizione

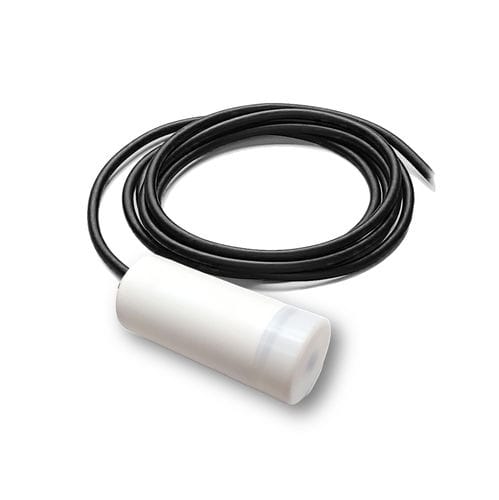

Il TUBA 150 C è un sensore di livello a galleggiante tubolare progettato per liquidi estremamente aggressivi e applicazioni ad alta temperatura. Viene fornito con cavo FEP/TEFLON e involucro indicato come PTFE (menzione commerciale). Il piccolo diametro (Ø55 mm) consente l'introduzione attraverso piccoli fori nelle pareti dei serbatoi.

Principio di funzionamento
Una sfera all'interno di un cilindro sigillato aziona un microinterruttore in base alla posizione. Il cavo contiene tre conduttori (COM, NO, NC) per il collegamento in modalità riempimento o svuotamento. Utilizzato in coppia, permette di regolare i livelli minimo e massimo.

Modalità di installazione

• Zavorrato sul cavo
• Fissato a una barra guida verticale all'interno del serbatoio
• Montaggio a parete mediante pressacavo

Vantaggi

• Economico
• Ecologico
• Affidabile
• Stagno
• Resistente ai prodotti chimici

Specifiche tecniche

• Angolo di commutazione: +/- 20°
• Densità dei fluidi ammessa: 0,75 a 1,50
• Caratteristiche elettriche: 24–250 VAC/DC, max 60 VA
• Potenza di taglio: Max. 1 A, 60 VA
• Materiale dell'involucro: PVDF (segnalato in alcuni documenti) / PTFE (menzione commerciale)
• Cavo: 3 x 0,22 mm² PTFE
• Peso: 80 g
• Dimensioni: Altezza 130 mm — Diametro 55 mm
• Zavorra: nessuna (standard)
• Lunghezze cavo disponibili: 5, 10, 15, 20, 25 m

Note dalla scheda prodotto

• La descrizione commerciale indica resistenza fino a 150 °C, mentre alcune tabelle tecniche indicano un massimo di 85 °C. Verificare la temperatura ammessa per l'applicazione.
• Il materiale dell'involucro è riportato in modo diverso (PTFE, PVDF o copolimero di polipropilene) nei vari documenti; confermare il materiale esatto con il produttore.
• Alcune fonti riportano valori diversi (angolo di commutazione, densità, peso, tipo di cavo). Consultare la scheda tecnica dettagliata prima della specifica e dell'installazione.
