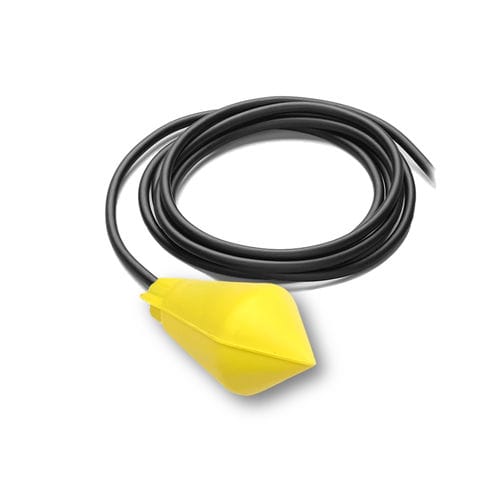

Livellostato ad inclinazione BIP STOP

a galleggianteper acquaper acque reflue

Presentazione
Il BIP STOP è un interruttore di livello on/off a galleggiante progettato per il controllo di acque chiare e reflue in piccole vasche e per il comando automatico di piccole pompe (uso diretto o tramite relè). È ampiamente impiegato dai produttori di pompe in impianti industriali e di depurazione.

Caratteristiche principali
Il BIP STOP utilizza un semplice meccanismo di ribaltamento con contatto invertitore (COM / NO / NC) che consente di scegliere la modalità riempimento o svuotamento durante il cablaggio. Il suo ampio angolo differenziale garantisce commutazioni senza strappi anche in liquidi agitati. Può rilevare livello alto e basso nella stessa vasca (isteresi tipica fino a 0,6 m). La forma biconica in copolimero di polipropilene riduce l'accumulo di impurità. Non raccomandato per riempimenti molto lenti (considerare le serie AQUA o SOBA). Produzione francese.

Principio di funzionamento
Rilevamento per ribaltamento: il galleggiante segue liberamente il livello del liquido. Quando viene raggiunto un livello predeterminato, il galleggiante si ribalta e apre/chiude l'interruttore meccanico integrato secondo la modalità scelta (riempimento o svuotamento). Utilizzato in coppia, regola i livelli minimi e massimi della vasca.

Modalità

• Modalità svuotamento: aziona la pompa in posizione alta per evitare traboccamenti e arresta la pompa quando la vasca è vuota per proteggerla.
• Modalità riempimento: il circuito si chiude (NC) in posizione bassa per avviare la pompa e riempire la vasca.

Caratteristiche elettriche (esempi)
Contatto invertitore COM / NO / NC (esempio di riferimento 20(8)A - 250 V). Esempi dalla documentazione: 250 V AC - 20 A (resistivo), 250 V AC - 8 A (induttivo), 48 V - 1,5 A, 24 V - 10 A (resistivo) / 6 A (induttivo), 50 V - 1,8 A.

Informazioni aggiuntive
Rilevamento omnidirezionale grazie alla forma del galleggiante (opera indipendentemente dall'assetto del galleggiante nel liquido). Versioni disponibili: VT (svuotamento con filo di terra), VS (svuotamento con spina multifunzione) o cablaggio 3G1 per collegamento diretto alla pompa. Zavorra regolabile per adattare l'angolo di commutazione.

Specifiche tecniche

• Angolo di commutazione: ±110°
• Densità dei fluidi ammissibili: 0,70 a 1,15 kg/dm³
• Indice di protezione: IP68
• Pressione massima di esercizio: 3,5 bar
• Temperatura massima: 85 °C
• Scocca / Galleggiante: forma biconica in copolimero di polipropilene
• Cavo: 3 conduttori 1 mm² (guaina neoprene, opzione HR HY)
• Peso del galleggiante senza cavo: 105 g
• Zavorra: 175–250 g resina caricata (zavorre regolabili)
• Lunghezze cavo standard: 3 m, 5 m, 6 m, 10 m, 20 m
• Contatto: invertitore COM / NO / NC (modalità riempimento o svuotamento)
• Esempi elettrici: 250 V AC - 20 A (resistivo), 250 V AC - 8 A (induttivo), 48 V DC - 1,5 A, 24 V DC - 10 A (resistivo) / 6 A (induttivo)
