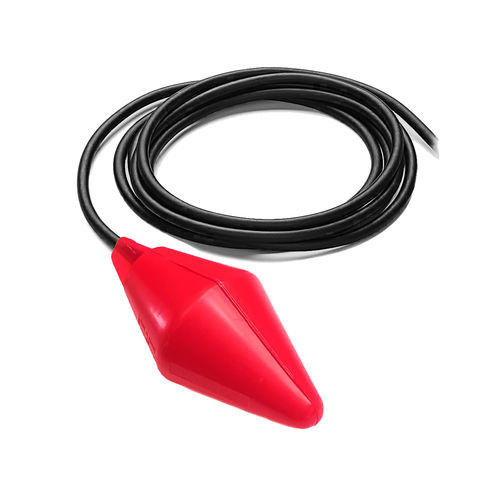

Livellostato a galleggiante AT 120

per acque reflueper cisternaper controllo di pompa

Presentazione
L'interruttore di livello AT 120 è un galleggiante a contatto secco (COM / NO / NC) con flottante biconico, progettato per il controllo automatico di pompe in applicazioni industriali e di acque reflue. Il largo angolo differenziale garantisce commutazioni stabili e senza strappi, proteggendo motori e componenti elettrici. È disponibile una versione ad alta resistenza con doppia guarnizione per liquidi aggressivi. Nota: non raccomandato per riempimenti molto lenti.

Principio di funzionamento
Funziona per ribaltamento del galleggiante: il galleggiante si muove con il livello del liquido e al raggiungimento di un angolo prestabilito aziona un interruttore meccanico. Utilizzato in coppia, consente di regolare i livelli minimo e massimo nello stesso serbatoio.

Modalità di funzionamento

• Modalità svuotamento: l'interruttore avvia la pompa in posizione alta (anti-trabocco). Quando il serbatoio è vuoto il circuito si apre per proteggere la pompa.
• Modalità riempimento: in posizione bassa l'interruttore chiude il circuito (NC) e la pompa si avvia per riempire il serbatoio.

Caratteristiche di rilevamento
Rilevamento omnidirezionale grazie alla forma biconica del galleggiante; affidabile anche in presenza di agitazione o turbolenze.

Installazione e regolazioni
Il galleggiante è sospeso al cavo; il punto di fissaggio del zavorra sul cavo regola l'angolo di commutazione e la differenza di livello. Aumentando la distanza tra zavorra e galleggiante si aumenta la differenza di livello. La zavorra è regolabile e rimovibile per posizionare l'anello di bloccaggio nella posizione desiderata. Si consiglia l'accessorio FIXCAB per il fissaggio; evitare fascette che possano danneggiare il cavo e compromettere la tenuta. I collegamenti elettrici devono essere stagni e alloggiati all'esterno del serbatoio. Il cavo può essere prolungato con cavo segnale standard; su richiesta sono disponibili lunghezze personalizzate per evitare giunzioni.

Opzioni e varianti
Versione alta resistenza (doppia guarnizione HR HY) per liquidi aggressivi (acidi, solventi, idrocarburi, ecc.). Su richiesta possibile fornire con spina multifunzione o con cavo 3G1 per collegamento diretto alla pompa.

Accessori consigliati

• FIXCAB: accessorio di fissaggio per galleggianti sospesi.
• Zavorra in resina 175 g (zavorre regolabili su cavo).
• Spina multifunzione (opzione pratica per automazione pompa).
• Relè di controllo livello (es. gamma AT) per comando e allarme.

Caratteristiche tecniche / specifiche

• Angolo di commutazione: ±120°
• Densità liquidi ammesse: 0,70 a 1,15 kg/dm³
• Pressione di esercizio massima: 3,5 bar
• Temperatura massima: 85 °C
• Grado di protezione: IP68
• Scocca biconica: copolimero di polipropilene
• Cavo: 3 conduttori 1 mm², neoprene (HR HY per versione alta resistenza)
• Peso del galleggiante senza cavo: ~200 g
• Zavorra: 175–250 g resina caricata
• Lunghezze cavo (serie): 3 m, 5 m, 6 m, 10 m, 20 m
• Contatti: COM / NO / NC (selezione tramite cablaggio)
• Caratteristiche elettriche (esempi rappresentativi): AC 50/60 Hz – fino a 250 V resistivo 20 A, induttivo 8 A; esempi DC: 48 V 1,5 A; 24 V 10 A; 50 V 1,8 A
