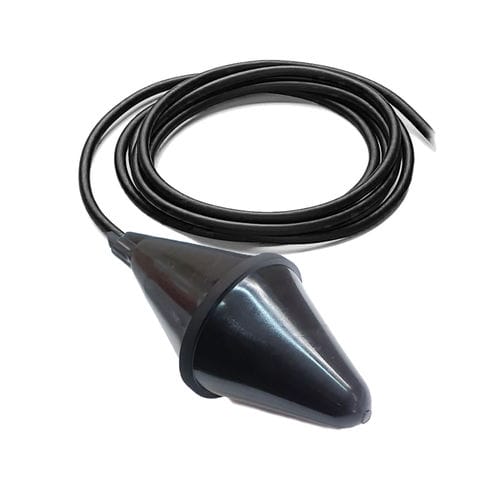

Livellostato a galleggiante AT 120 HR HY

immersoper liquidi corrosiviper acque reflue

Presentazione
L'interruttore di livello AT 120 HR HY è destinato al controllo automatico dei livelli in liquidi aggressivi o agitati. La scocca biconica in HR HY vulcanizzata sotto pressione garantisce doppia impermeabilità e resistenza chimica, idonea per impieghi industriali e di depurazione.

Principio di funzionamento
Il galleggiante oscilla liberamente con la variazione del livello del liquido. Al raggiungimento di un angolo prestabilito aziona un contatto meccanico interno (selezionabile NO/NC) tramite il cavo a tre conduttori (COM, NO, NC). Impiegato in coppia, consente la regolazione affidabile dei livelli minimo e massimo di serbatoi e fosse.

Modalità

• Modalità scarico: chiude il circuito in posizione alta per avviare la pompa (protezione contro lo sversamento); apre quando il serbatoio è vuoto per arrestare la pompa.
• Modalità riempimento: chiude il circuito in posizione bassa per avviare la pompa di riempimento.

Note
Non raccomandato per applicazioni con riempimento molto lento; in tali casi preferire il regolatore di livello SOBA HR HY. Per installazioni in zone a rischio di esplosione, scegliere il modello SOBA EX certificato ATEX. Progettazione e produzione in Francia.

Specifiche tecniche

• Angolo di commutazione: +/- 120°
• Densità dei fluidi ammessa: 0,70 a 1,15 kg/dm³
• Pressione massima di esercizio: 4 bar
• Temperatura massima: 90 °C
• Grado di protezione: IP68
• Scocca: biconica HR HY vulcanizzata a pressione (HR HY + componenti in copolimero di polipropilene)
• Cavo: 3 x 1 mm² HR HY
• Peso del galleggiante senza cavo: 295 g
• Zavorra: 175–250 g (resina caricata)
• Lunghezze standard del cavo: 3 m, 5 m, 6 m, 10 m, 13 m, 15 m, 20 m, 25 m, 30 m
• Esempi elettrici: 250 V AC resistivo 20 A; 250 V AC induttivo 8 A; 250 V DC resistivo 1 A; 48 V DC 1,5 A
