Software di programmazione PLC Viewer OMI App

visualizzatoredi regolazionedi controllo

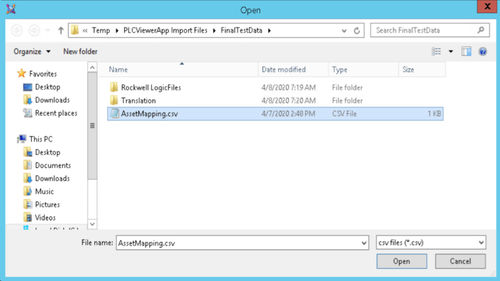

Visualizzazione della logica di controllo del PLC di un asset corrente con animazione della logica in tempo reale. Seguire il contesto attuale Gli utenti possono navigare nella logica del PLC in un'app OMI per identificare aree problematiche, indagare su comportamenti anomali, diagnosticare condizioni di guasto e identificare interblocchi che altrimenti richiederebbero l'accesso al software di programmazione del PLC. Gestisce più programmi contemporaneamente Mappatura delle risorse Predisposizione di una mappa dei nomi degli asset per tradurre i nomi nello spazio dei nomi della piattaforma di sistema in nomi di tag in ciascun PLC, se i nomi sono diversi Un file di mappatura degli asset contiene un elenco di asset che rappresentano oggetti fisici come una pompa o una valvola nell'ambiente di produzione, monitorati e gestiti da un'applicazione OMI in esecuzione. Ad esempio, si dispone dell'asset Pump001 e l'ambiente PLC contiene più controllori con il tag PMP001: è possibile aggiungere una mappa per Pump001 che ricerca il controllore PLC01 per il tag PMP001. Controllori e lingue supportati Supporto per i controllori Rockwell Series 5000 Supporto per Siemens SIMATIC Supporto per Schneider Electric Unity Pro e EcoStruxure™ Control Expert Supporto di altre lingue: Diagramma funzionale sequenziale (SFC) Diagrammi a blocchi funzionali (FBD) Testo strutturato (ST) Espansione ed esplorazione con la guida in sovrimpressione Scorrere ed esplorare il codice come richiesto Una vista ad albero opzionale visualizza l'intero spazio dei nomi del PLC e consente all'utente di esplorare ulteriormente.
