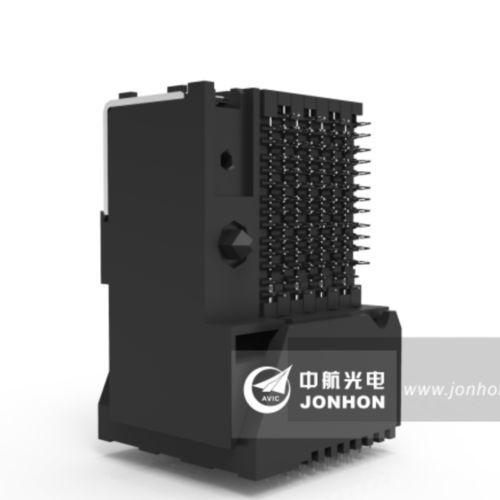

Connettore di dati GF3A series

PCBdi isolamentoDC

Applicare alla trasmissione di segnali PCB ad alta velocità di RRU, AAU, BBU. Il terminale è montato a pressione; impedenza differenziale abbinata a 85Ω, 100Ω; Trasmissione dati ad alta velocità tra piastra madre e piastra secondaria; Velocità di trasmissione GF3A: 25Gbps del connettore, 12,5Gbps della linea pf; Standard aziendale: Q/21EJ1987; I prodotti sono conformi ai requisiti 10GBASE-AR di IEEE 802.3ap; GF3B è la versione semplificata di GF3A e offre una linea da 10Gbps. Alloggiamento dell'isolamento - LCP Contatti - rame, placcatura in oro parziale, placcatura in nichel Vita meccanica - 500 cicli Vibrazioni - vibrazioni sinusoidali: 10 ~2000Hz, 196m2/s; Vibrazione casuale: 10 ~2000Hz, 0,2g2/Hz Urti - 30G Resistenza di contatto a basso livello - ≤500Ω Resistenza all'isolamento Nebbia salina - 48 ore Grado di resistenza al fuoco - UL94 V0 Impedenza caratteristica - 100±15Ω，85±15Ω Velocità di trasmissione della serie GF3A - connettori 25Gbps, linea 12.5Gbps Perdita di inserimento serie GF3A - ≥-3dB (@12.5GHz) Perdita prossimale serie GF3A - ＜-25dB(@12.5GHz) Perdita remota serie GF3A - ＜-30dB(@12.5GHz) Velocità di trasmissione serie GF3B - connettori 15Gbps, linea 7,5Gbps Perdita di inserimento serie GF3B - ≥-3dB (@7,5GHz) Perdita prossimale serie GF3B - ≥-25dB(@7,5GHz) Perdita remota serie GF3B - ≥-30dB(@7,5GHz)
