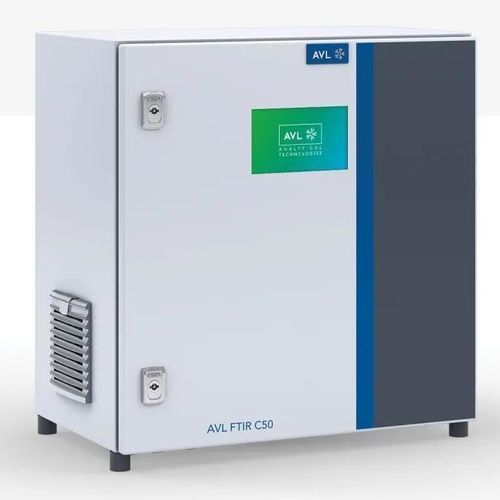

Analizzatore di gas di processo FTIR C50™

d'acquadi ammoniacadi diossido di azoto

Panoramica
Il AVL FTIR C50™ è un analizzatore di gas FTIR compatto multicomponente per misurazioni continue in applicazioni industriali. È progettato per un funzionamento semplice in ambienti gravosi. Lo spettrometro FTIR a bassa deriva è fornito con calibrazione di fabbrica stabile a lungo termine e richiede solitamente solo una regolazione con gas zero prima della misurazione. Non sono necessari gas di esercizio o azoto liquido, rendendo il sistema adatto a misurazioni prolungate e non presenziate.

Funzionalità chiave

• Misurazione sincrona, altamente dinamica, di più componenti di gas di scarico e di processo in una singola cella di misura (non è richiesto riallineamento temporale).
• Spettrometro FTIR a bassa deriva con calibrazione di fabbrica stabile a lungo termine.
• Display integrato da 7" opzionale e interfaccia web per controllo e monitoraggio tramite notebook o smartphone.
• Variante climatizzata disponibile per ambienti con temperature superiori a 40 °C per garantire operatività affidabile.
• Controlli di plausibilità integrati durante il riscaldamento e l'esercizio per assicurare dati di misura affidabili.

Vantaggi

• Analisi multicomponente versatile per il controllo di processo e il monitoraggio delle emissioni.
• Riduzione dei costi operativi a lungo termine grazie alla calibrazione FTIR stabile e al minimo fabbisogno di gas di calibrazione.
• Design compatto e installazione a parete per un ingombro ridotto.
• Operatività semplificata: non sono necessari gas di esercizio aggiuntivi né azoto liquido.
• Elaborazione dati più rapida: la misurazione sincrona di tutti i componenti in una sola cella elimina l'allineamento temporale.

Misura e funzionamento

• Risoluzione dello spettrometro: 0,5 cm-1 a 1 Hz.
• Controllo: display integrato da 7" opzionale; accesso tramite interfaccia web per controllo e monitoraggio remoto.
• Intervalli di misura configurabili e componenti selezionabili per soddisfare i requisiti dell'applicazione.
• Controlli di plausibilità integrati e FTIR a bassa deriva che riducono gli interventi operativi.

Componenti misurati (esempi, a seconda della configurazione)
CO, CO2, H2O, NO, NO2, N2O, NH3, CH4, C2H2, C2H4, C2H6, C3H6, C3H8, C4H10, C2H5OH, CH3OH, CH3CHO, HCHO, HCOOH, i-C5, n-C5, n-C8, AHC, O2 (con sensore ZrO2)

Dettagli tecnici (tabella)
Dimensioni (L x P x A): 600 x 350 x 600 mm; 900 x 350 x 600 mm (con climatizzazione)
Peso: circa 28 kg
Alimentazione: 100 - 230 VAC
Principio di misura: spettroscopia FTIR (Transformata di Fourier Infrarosso)
Tempo di risposta (t10 a t90): ≤ 2,5 s @ 5 l/min
Temperatura ambiente: -5 ... +40 °C (23 – 104 °F); -5 ... +50 °C (23 – 122 °F) con climatizzazione

Specifiche / Specifiche tecniche

• Risoluzione: 0,5 cm-1 a 1 Hz.
• Display integrato da 7" opzionale; controllo tramite interfaccia web supportato.
• Componenti gassosi e intervalli di misura selezionabili in base all'applicazione.
• Variante climatizzata disponibile per funzionamento fino a +50 °C.
• FTIR a bassa deriva con calibrazione di fabbrica stabile a lungo termine; è richiesta solo la regolazione con gas zero.
• Tempo di risposta: ≤ 2,5 s @ 5 l/min.
• Dimensioni: 600 x 350 x 600 mm (standard); 900 x 350 x 600 mm (con climatizzazione).
• Peso: circa 28 kg.
• Alimentazione: 100 - 230 VAC.
