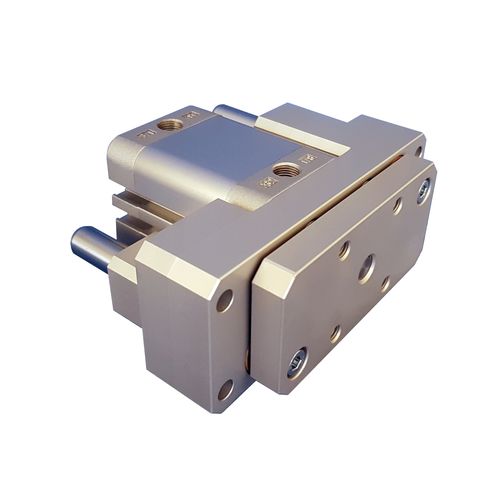

Unità di guida lineare a sfere Type 34*EC/EF

compattaper cilindropneumatica

Unità di guida lineare molto compatta ed economica per cilindro ISO 21287 da Ø25 a 50 (cilindro non fornito). Accesso alle scanalature laterali del sensore del cilindro. Guida corta su cuscinetti in bronzo, boccole a sfera o cuscinetti in polimero. Ideale per applicazioni di cilindri guidati compatti, pur mantenendo un cilindro ISO. Opzioni: - fissaggio attraverso il corpo - fissaggio laterale - versione anticorrosione 2 gamme di unità di guida lineare per cilindri ISO 21287 : A seconda della corsa e delle forze laterali, sono disponibili 2 gamme per guidare lo stelo dei cilindri ISO 21287. . la serie 34*EC è la versione più compatta, con un collegamento rigido dello stelo del cilindro direttamente avvitato alla piastra frontale. Questo modello è quindi limitato ai cilindri con corsa fino a 50 mm. . la serie 34*EF ha un accoppiamento a stelo flottante tra lo stelo del cilindro e la piastra anteriore. Questo modello può ricevere cilindri con una corsa più lunga (si consiglia un massimo di 100 mm). Cilindro ISO 21287 con unità di guida o cilindro compatto guidato? Per corse inferiori a 50 mm e forze laterali moderate è più vantaggioso utilizzare un cilindro ISO 21287 e un'unità di guida della serie 34*EC piuttosto che un cilindro compatto guidato. In effetti, la soluzione è circa il 30% più economica, più conveniente anche a lungo termine perché possiamo cambiare solo il cilindro senza essere legati a un fornitore, dato che il cilindro soddisfa lo standard ISO 21287. Anche il fissaggio frontale dell'unità di guida può essere un vantaggio, soprattutto nelle soluzioni di trasporto.
