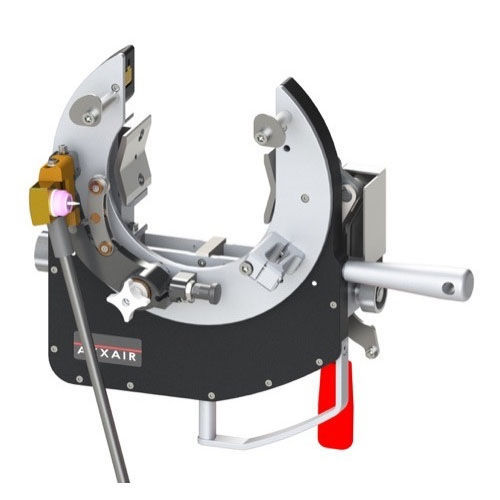

Testa di saldatura orbitale SATO-115 AVC/OSC

raffreddata ad acquaTIGGTAW

Panoramica La SATO-115 AVC/OSC a testa aperta è una testa di saldatura TIG orbitale progettata per diametri esterni dei tubi da 0,75 a 4,5" (19–115 mm). Indicata per settori esigenti quali produzione di energia, processi chimici e petrolchimici, garantisce cordoni uniformi su acciai inox e leghe speciali.

Funzioni chiave Il controllo integrato della tensione d'arco (AVC) e l'oscillazione (OSC) permettono un controllo preciso della lunghezza dell'arco e della posizione dell'elettrodo nelle applicazioni multistrato. L'AVC motorizzato mantiene la distanza elettrodo–tubo costante; l'OSC assicura una distribuzione uniforme del cordone su pareti spesse. La testa aperta compatta è compatibile con l'alimentatore SAXX e un sistema raffreddato a liquido da 200 A per uso in produzione continua.

Principali caratteristiche tecniche

• Intervallo diametri tubo: 0,75 – 4,5" / 19 – 115 mm
• Raffreddamento: raffreddamento a liquido (torcia raffreddata ad acqua o liquido)
• Funzione: saldatura TIG orbitale con sistema AVC/OSC
• AVC integrato: mantiene costante la distanza elettrodo–tubo
• OSC: consente saldatura multistrato e distribuzione uniforme del cordone fino a 12,7 mm di spessore
• Testa aperta compatta adatta ad accessi ristretti
• Sistema liquido 200 A con ciclo di lavoro al 100 % per operazioni continue

Vantaggi del prodotto

• Progettata per saldatura TIG orbitale su diametri 19–115 mm
• AVC integrato mantiene tensione d'arco e distanza elettrodo costanti
• Oscillazione per operazioni multistrato su tubi fino a 12,7 mm di parete
• Supporta saldatura per fusione e con filo di apporto
• Raffreddamento a liquido eroga 200 A al 100 % ciclo di lavoro
• Spostamento assiale motorizzato: posizionamento elettrodo ±10 mm
• Ridotto angolo di rotazione per lavori in spazi ristretti
• Sistema di serraggio simmetrico rapido per migliorare ripetibilità
• Impugnatura regolabile per migliore controllo ed ergonomia
• Compatibile con alimentatore SAXX per prestazioni orbitale avanzate

Note La SATO-115 AVC/OSC è disponibile in varianti motore (motore in linea o motore angolato) con codici specifici; ottimizzata per acciai inox e leghe esotiche, destinata a operazioni industriali continue.

Caratteristiche tecniche

• Descrizione: SATO-115 con sistema AVC/OSC
• Varianti motore: motore in linea (SATO-115E51) o motore angolato (SATO-115E52)
• Intervallo diametri: 0,75 – 4,5" / 19 – 115 mm
• Ciclo di lavoro 100%: 200 A
• Diametro elettrodo: 1/16" o 3/32" / 1,6 o 2,4 mm
• Sistema di raffreddamento: sì (raffreddamento a liquido / torcia raffreddata ad acqua)
• Temperatura max di esercizio: 40 °C / 104 °F
• Peso unitario: 22 lbs / 10,6 kg
• Spostamento assiale di oscillazione: ±10 mm (0,39")
• Capacità saldatura spessori parete: fino a 12,7 mm (0,500")
