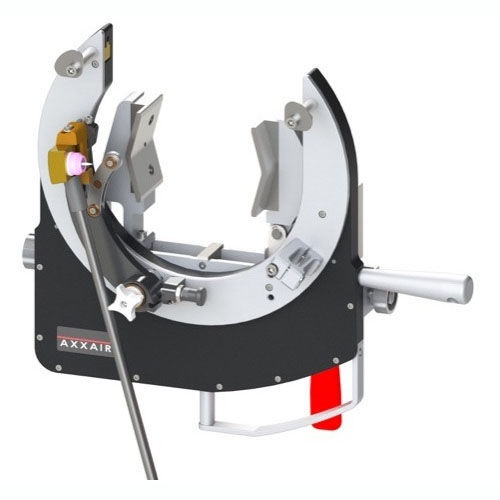

Testa di saldatura orbitale SATO-170 AVC/OSC

raffreddata ad acquaTIGper assemblaggio metallico di precisione

Panoramica
La testa di saldatura orbitale TIG a testa aperta SATO-170 AVC/OSC è progettata per la saldatura di tubi di grande diametro con diametri esterni da 1 a 6.625" (25–170 mm). Indicata per applicazioni industriali pesanti come raffinerie, centrali elettriche e grandi impianti di processo. Supporta una vasta gamma di materiali, inclusi acciai altamente legati e metalli esotici.

Funzioni principali

• INTERVALLO DI DIAMETRI: 1 – 6.625" / 25 – 170 mm
• RAFFREDDAMENTO: Torcia raffreddata ad acqua o a liquido
• FUNZIONE: Saldatura TIG orbitale con AVC (controllo tensione arco) e OSC (oscillazione)

Prestazioni e progettazione
Il sistema AVC integrato mantiene la distanza elettrodo-tubo regolando automaticamente lunghezza e tensione d'arco. L'OSC motorizzata offre uno spostamento assiale dell'elettrodo ±10 mm per distribuire il calore e supportare saldature multi-passaggio e pareti spesse. Capacità 200 A raffreddata a liquido con ciclo di lavoro 100% per funzionamento continuo. Raggio di rotazione compatto e sistema di fissaggio rapido riducono i tempi di setup. Compatibile con alimentatori SAXX.

Vantaggi del prodotto

• Progettato per saldatura TIG orbitale su tubi da 25 a 170 mm
• Controllo automatico di lunghezza e tensione d'arco (AVC)
• Oscillazione (OSC) per saldature multi-passaggio consistenti
• Adatto a spessori di parete fino a 12,7 mm
• Sistema 200 A raffreddato a liquido per servizio continuo
• Spostamento motorizzato dell'elettrodo per maggiore precisione e uniformità
• Raggio di rotazione ridotto per accesso in aree ristrette
• Sistema di bloccaggio rapido e sicuro che riduce i tempi di configurazione
• Struttura robusta per ambienti industriali gravosi
• Compatibile con alimentatori SAXX

Caratteristiche tecniche (raffreddamento a liquido)
Descrizione: SATO-170 con sistema AVC/OSC
Motore: MOTORE IN LINEA / MOTORE AD ANGOLO
Codice articolo: SATO-170E51 / SATO-170E52
Intervallo diametri: 1 – 6.625" / 25 – 170 mm
Ciclo di lavoro 100%: 200 A
Diametro elettrodo: 1/16" o 3/32" / 1,6 o 2,4 mm
Sistema di raffreddamento: Sì (torcia raffreddata ad acqua/liquido)
Temp. operativa max: 40 °C / 104 °F
Peso unitario: 26,5 lb / 12,7 kg

Dettagli aggiuntivi
Lo spostamento assiale motorizzato (OSC) fornisce ±10 mm (0,39") di movimento assiale dell'elettrodo per saldature multi-passaggio mentre l'AVC mantiene la distanza costante elettrodo-tubo. Impugnatura regolabile e movimento motorizzato dell'elettrodo semplificano il setup e migliorano la ripetibilità della saldatura.

Specifiche tecniche

• Modello: SATO-170 AVC/OSC
• Codici articolo: SATO-170E51 (motore in linea), SATO-170E52 (motore ad angolo)
• Intervallo OD tubo: 25 – 170 mm (1 – 6.625")
• Tipo di saldatura: TIG orbitale (AVC e OSC)
• Corsa oscillazione assiale: ±10 mm (0,39")
• Capacità di corrente: 200 A (raffreddato a liquido)
• Ciclo di lavoro: 100%
• Diametri elettrodo supportati: 1/16" o 3/32" (1,6 o 2,4 mm)
• Spessore massimo target: fino a 12,7 mm (0,500")
• Raffreddamento: acqua / liquido
• Temp. max esercizio: 40 °C / 104 °F
• Peso unitario: 12,7 kg (26,5 lb)
