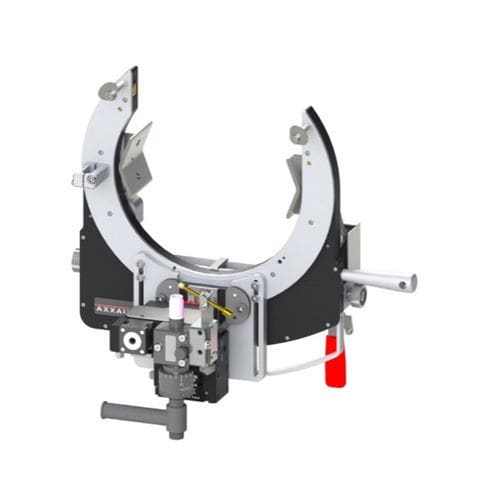

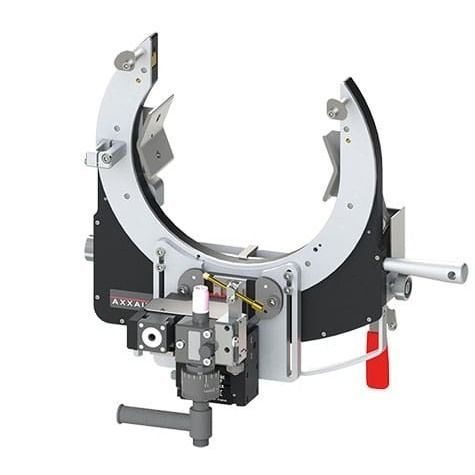

Testa di saldatura orbitale SATO-220 AVC/OSC

TIGraffreddata ad acquaaperta

Panoramica
La testa di saldatura TIG orbitale a testa aperta SATO-220 AVC/OSC è progettata per la saldatura di tubi di grande diametro con OD da 1,5 a 8.625 in / 38–220 mm. Indicata per i settori petrolio e gas, produzione di energia e carpenteria pesante, la configurazione a testa aperta facilita l'accesso in geometrie complesse e in spazi ristretti in cantiere. Il sistema integra il Controllo Automatico della Tensione (AVC) e l'oscillazione assiale motorizzata (OSC) per consentire saldature TIG multipasso ripetibili su giunti a parete spessa. L'AVC mantiene distanza costante elettrodo‑pezzo mentre l'OSC fornisce movimento assiale controllato per migliorare uniformità del cordone e penetrazione. Unità raffreddata a liquido, classificata 200 A per funzionamento continuo.

Caratteristiche principali

• Intervallo diametri tubo: 1,5 – 8.625 in / 38 – 220 mm
• Funzione: Saldatura TIG orbitale con AVC e OSC
• AVC mantiene tensione d'arco e distanza elettrodo‑tubo stabili
• OSC: oscillazione assiale motorizzata con corsa elettrodo ±10 mm (0,39 in) per saldature multipasso precise
• Supporta saldatura con o senza filo d'apporto
• Sistema raffreddato a liquido 200 A, 100% ciclo di lavoro a 200 A
• Ridotto angolo di rotazione per operare in aree con accesso limitato
• Sistema di serraggio rapido per ripetibilità nel montaggio
• Compatibile con alimentatore SAXX
• Consente saldature su spessori di parete fino a 12,7 mm (0,500 in)

Caratteristiche tecniche (raffreddamento a liquido)
Descrizione: SATO-220 con sistema AVC/OSC
Codice (motore in linea): SATO-220E51
Codice (motore angolato): SATO-220E52
Motore: Opzione motore in linea o motore angolato
Intervallo diametri: 1,5 – 8.625 in / 38 – 220 mm
Ciclo di lavoro 100%: 200 A
Diametro elettrodo: 1/16 in o 3/32 in / 1,6 o 2,4 mm
Sistema di raffreddamento: Torcia raffreddata a liquido
Temperatura max di esercizio: 40 °C / 104 °F
Peso unitario: 33,1 lbs / 15,1 kg

Specifiche tecniche

• Modello: SATO-220 AVC/OSC
• Gamma diametri: 1,5 – 8.625 in / 38–220 mm
• Sistema di saldatura: TIG orbitale con AVC e OSC
• Codici articolo: SATO-220E51 (motore in linea), SATO-220E52 (motore angolato)
• Ciclo di lavoro: 200 A al 100%
• Diametro elettrodo: 1/16 in o 3/32 in (1,6 o 2,4 mm)
• Raffreddamento: Torcia raffreddata a liquido
• Spessore parete massimo: fino a 12,7 mm (0,500 in)
• Corsa di oscillazione assiale: ±10 mm (0,39 in)
• Temp. max di esercizio: 40 °C / 104 °F
• Peso: 15,1 kg (33,1 lbs)
